Мой Postal-3.

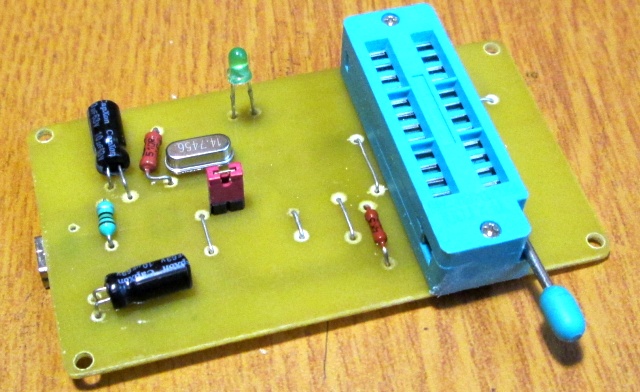

Плата и схема.
Оригинальную схему, описание, ПО и дрова надеюсь найдёте сами, если вас в яндексе и гугле не забанили.

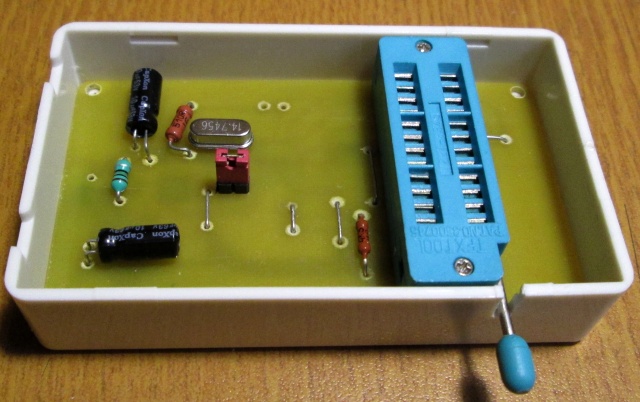

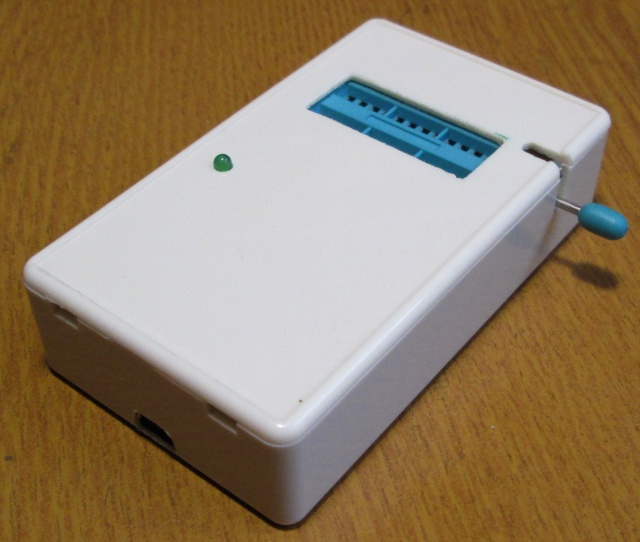

Плата разведена под китайский корпус, брал на Ali.
Одна zero-панелька на 24 ноги для подключения всего.... Брал, как ни странно, тоже на Ali.
P.S. В переключателе на 5v пока не вижу смысла, если понадобится - поставлю движковый переключатель.
С уважением, ваш tilikum.
Update 14.07.2021
Сделал программатор давно, но не пользовался, ибо есть разные другие прогеры, которые появились раньше, раньше освоены, вроде нормально работают - чего напрягаться? Но тут возник казус. Попалась в модуле от стиралки Candy мелкая флэшка - ST24C046. Читал через CH341A (выставив в опциях 24С04). Но при попытке стереть/записать - ошибки. PicKit2Lite тоже обломался.... Стал склоняться к варианту что флэшка отжила своё, но напоследок решил попробовать Postal-3. Тот вообще не читает. Попробовал другие 24Схх - тот же результат. Попробовал серии 93 и 25 - нормально. Чудес не бывает, поэтому вскрыл программатор и нашёл ошибку. Ошибка прокралась при перерисовке схемы в sPlan - линии от выводов 27,28 проца к панельке 24Cxx были перепутаны, так и разведены на плате. Исправил (плату и схему в архиве тоже подправил!). После этого Postal прекрасно справился с записью. Т.е. PicKit просто отстал от жизни (старое ПО), а китайские программисты CH341A - лохи....
Да, и все три серии чипов (24,25,93) прекрасно читались при 3,3В питания...
