                 Модернизация Skif-PI-autotune.
 ----------------------------------------------------------------------
 Оригинал здесь.
 Если вы модернизируете готовый апарат - вам сюда.
 А это описание для тех кто собирается делать "с нуля". Здесь я собрал все предыдущие модернизации:
 добавление и удаление элементов, изменение номиналов, регулировка паузы кнопками (с индикацией).
 Чтобы не путаться - нарисовал "новую" схему, крупную, всё уместилось на А4.
 Здесь две новых "фишки":
 1) Расширен диапазон напряжений, формируемых ШИМ с 0...5v до 0...12v путём введения транзистора Q3.
    В результате удалён регулятор полосы захвата автоподстройки (в оригинале  - R16) и сопутствующие
    элементы....
 2) Введена кнопочка On/off (переход в дежурный режим и обратно).
 Таким образом уже нет переменных резисторов, на передней панели теперь 5 кнопок и 4 светодиода.
 Спроектировано под какой-то китайский корпус фирмы SANHE. Светодиоды на отдельной платке, которая
 также служит креплением (прижимом) для динамика.
 Схема, прога с исходниками в формате AB, платы, прошивка, фьюзы.

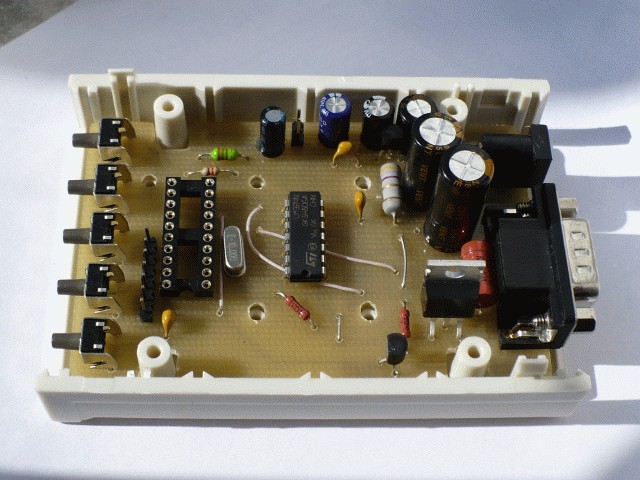

 Фото платы в корпусе.
  Немного неудачно получилось - трудно собирать половинки корпуса + передняя панель "в кучу".
 Буду переделывать - платка со светодиодами будет на разъёмах вторым этажом.
  ШИМ надо наверно аппаратный использовать....

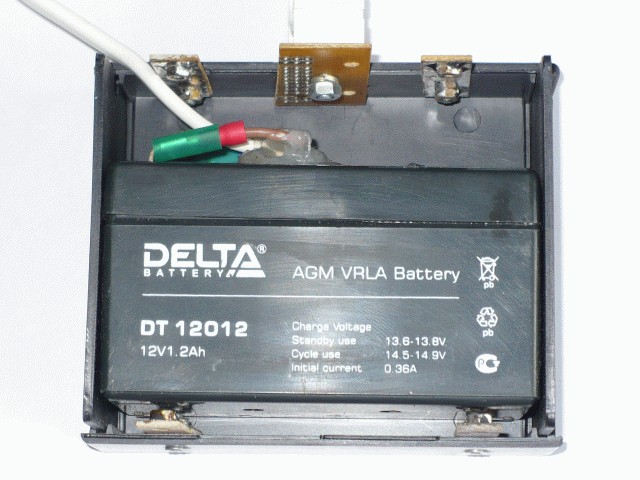

 Питание - от аккумулятора ёмкостью 1,2A*h, помещенного в корпус Z5a, половинки которого скреплены
 с помощью полосок стеклотекстолита с напаянными гайками М3.

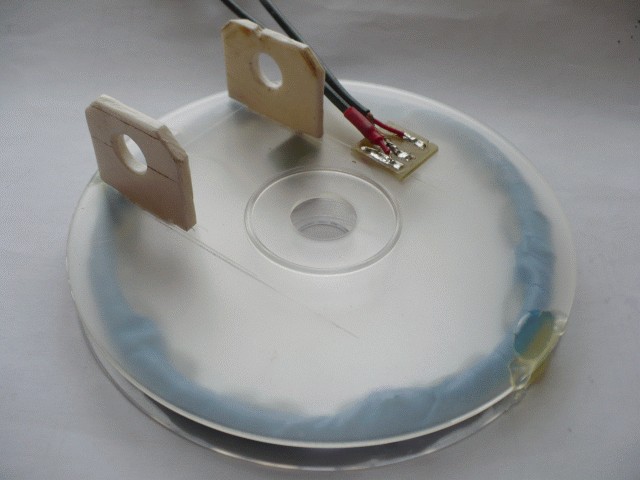

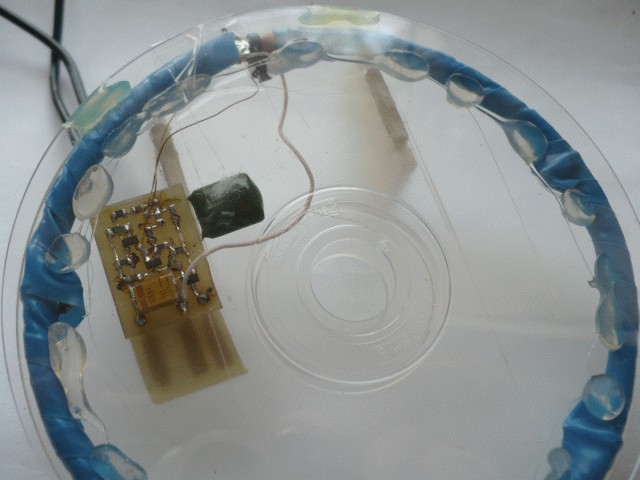

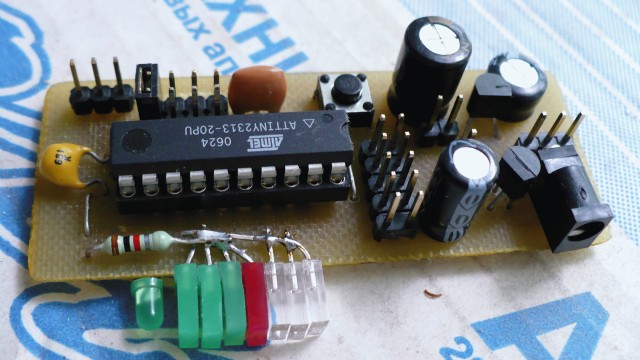

modFM ========= Попытка модернизации TrackerFM. Катушка диаметром 100мм с генератором внутри. Схема и платка. Генератор - ГСП :-) с последовательным резонансом. На полевичке - формирователь "цифрового" сигнала для микроконтроллера. Плата для экспериментов, а то надоели сопли между АВ-адаптером и платой Tracker-FM, да и генератор теперь отдельно.... Фото. Выход звука - через полевик, питание либо внешнее, либо от программматора/АВ-адаптера.

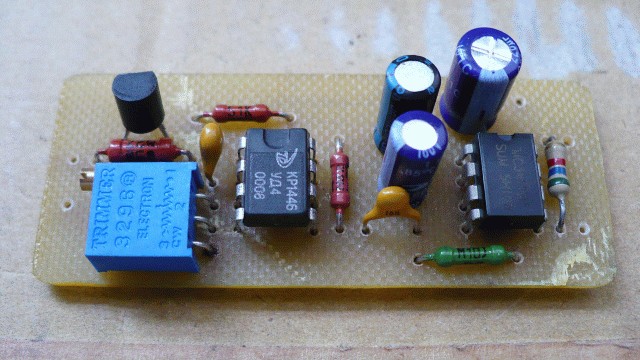

Пинпойнтеры =================== В прошлом году собрал Petrapin-A07r2. Работает хорошо. Но нет подходящих корпусов, а в трубу засунуть тяжко - 2 кнопки и 2 светодиода, да ещё я задействовал детектор снижения питания в LP2951 - третий светодиод..... Короче, так и лежит.... В этом году собрал Qmeter v.6 - у этого есть шанс поработать в поле (1 кнопка и 1 LVD), делаем 1 прозрачную кнопку и усё! Но настройка.... и ГУН никуда не годится. Поискал тут и нашёл шикарный ГУН - ж.Радио №9-2002г. стр.30 - линейность, порог и все параметры легко просчитываются. Но и с этим неохота возиться, т.к. вырисовывается свой вариант, на tiny45... Прогу перешить - не схему перепаять! Хотя.....плата ГУН`а с усилком на MC34119.... для экспериментов. Фото.
