Тестер импульсных трансформаторов
-------------------------------------------------------------------------------
Исходная схема здесь. Сначала было испробовано на отладочной плате tiny2313.
Окончательный вариант - на tiny45 и 2-цветном светодиоде в корпусе фломастера-текстовыделителя. Питание через miniUSB-разъём от компа либо БП
сотового телефона, сейчас уже много таких, с miniUSB.

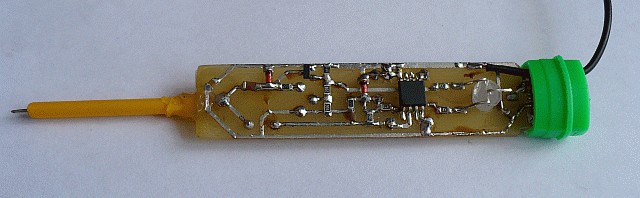

Схема в sPlan, плата, исходник в формате AB, прошивка + скрипт для PonyProg. Фото платы, фото в корпусе.
Можно сделать на tiny13(A) - необходимы незначительные изменения кода, т.к. выходы ШИМ у него висят на тех жевыводах что и компаратор. Строб
придётся формировать программно по прерываниям от ШИМ - вот и всё. Может однажды сподоблюсь переписать под tiny13 :-)

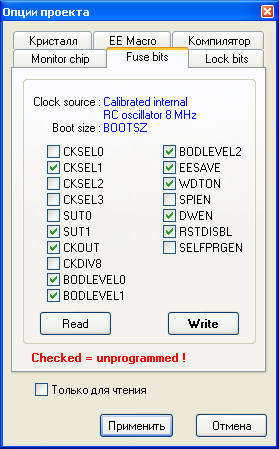

update-2016: поступил вопрос про фьюзы. Они есть в скрипте для Pony (WRITE-FUSE FFDC62), есть в исходнике под AB - картинка.
Только не забудьте: галочка = unprogrammed = 1 (для AB!).
Тахометр для скутера.
--------------------
По просьбам трудящихся.... Найденные в инете конструкции не впечатлили, тем более не было 5-тиразрядных. К тому же то на пиках, то на старых
авр-ках. Так что пришлось с нуля написать. У меня работает вариант с индикатором с ОК. Вариант с ОА не проверялся, так что если что-то не так -
смотрите исходник с ОК или пишите.... Погрешность максимальная 200 оборотов. Время измерения (и индикации) 0,312с. Для уменьшения погрешности и т.д.
надо мерять период - зарезервировал под это вход захвата таймера (ICP, выв 11), это будет второй вариант программы.... позже. Максимальный предел -
около 49 тысяч. Пробовал от генератора 30 тысяч (500Гц подавал) - работает. Регулировка яркости присутствует (подайте +12v на вход Bright - яркость

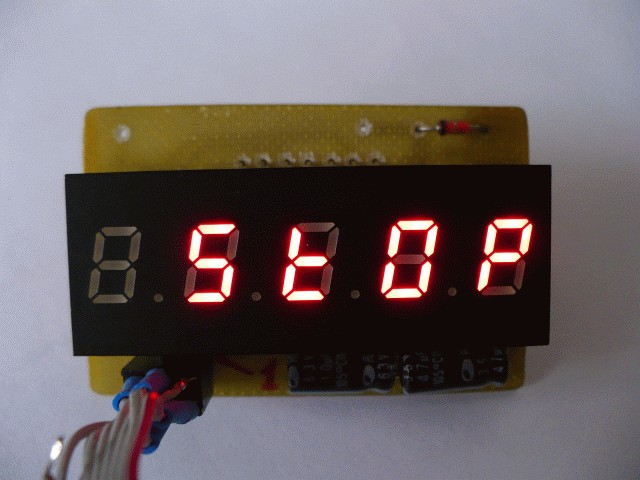

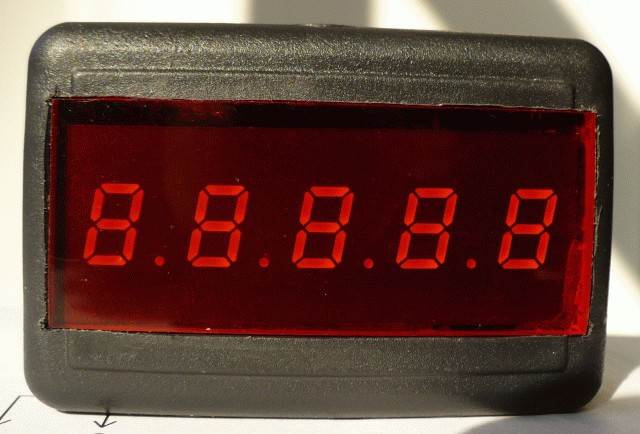

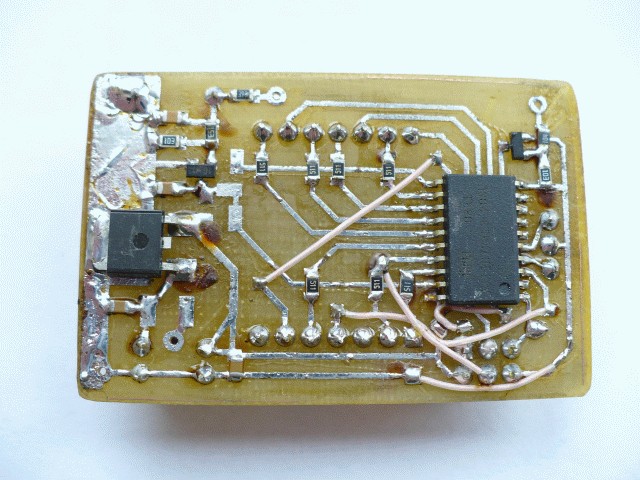

уменьшится). Фото рабочей платы и со стороны деталей, а также "фэйса". Здесь схема в sPlan, платы (с разъёмом ISP-6 и без),
исходники в формате AB, прошивки и фьюзы.
Тахометр - продолжение....
При солнечном свете яркость маловата, мягко говоря.... Добавил полевички, коммутировать общие катоды. Этот вариант так просто, перепрошивкой, под
индикатор с ОА не переделаешь....ТОЛЬКО для индикатора с ОК !!! Здесь схема в sPlan, плата (тинька в DIP`е), исходники в
формате AB, прошивка и фьюзы.
Вольтметр на Tiny26
------------------------------------------------------------
Два диапазона - 5 и 50v, переключение автоматическое. 3-разрядный светодиодный индикатор, индикация по-сегментная, поэтому всего 3
токоограничительных резистора. Индикация перегрузки (OF - overflow). При включении показывает версию прошивки. Калибровка с помощью 2 подключаемых
(на время) кнопок.
Суть калибровки: т.к. образцовое напряжение (Vref) может отличаться от номинала (2,560v) на +/-6%, а в расчётах используется номинальное
значение, то будет соответствующая погрешность. На диапазоне 5v подаём напряжение 4...5v, меряем чем-нибудь приличным (у меня В7-38), с помощью
кнопочек меняем значение Vref до тех пор пока показания нашего вольтметра не совпадут с показаниями "образцового". Потом жмём сразу обе кнопки -
записываем новое значение Vref в EEPROM, на дисплейчике высветится ЕЕ.
Не идеальное решение, но.... Желающие могут поступить по-другому: прошить чип, но не активируя фьюз Reset disable, померять Vref на выв. 17,
занести значение в прогу, компильнуть, прошить чип окончательно и активировать Reset disable, т.е. включить PB7.
Перед калибровкой, естественно, надо сначала разобраться с входным делителем. Лучше всего взять резисторы с допуском 0,5% (или меньше) либо
подобрать из того что есть по принципу R6 = R7, R5 = R7/18.

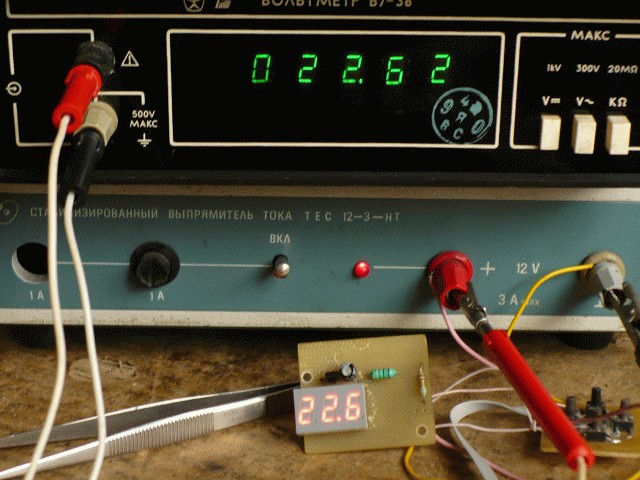

Здесь схема в sPlan, плата, исходники в формате AB, прошивка и фьюзы. Фото.
Миллиомметр-приставка
Тахометр v.2 - измеряем период
----------------------------------------------------------------------------------------------
Для желающих понять суть происходящих процессов - математика.
Для всех - исходники и прошивки: индикатор с ОК, OK + VT.
Диапазон измерения 350 - 14600 об/мин. Регулировка яркости работает. Желающие могут подобрать коэффициент "гашения".
Немного об отличиях схем и прошивок здесь.
Оказалось у друга скутер не даёт более 9000 оборотов, так что, думаю, можно делать 4-х значный аппарат, тем более что такие индикаторы доступнее,
дешевле и можно выбрать с бОльшей высотой цифр.... Можно перейти на tiny26, как раз портов хватает, а вместо переключения яркости вход можно
использовать для измерения чего-нибудь аналогового....
О произвольной разводке печатной платы: если вы меняете подключение катодов (анодов), то соответственно поменяйте значения в
строчке данных под вершиной "Bits". Если меняете подключение к выводам A-G индикатора - поменяйте данные под вершиной "Digits", хороший помошник в
этом - эта маленькая программулина, взято здесь. При смене индикатора (с ОК на ОА или наоборот) менять надо обе строчки...
Тестер оптопар и стабилитронов 431.
Электронная нагрузка для тестера аккумуляторов HW-586.
