Результаты испытаний компьютерных ИБП под нагрузкой с некоторыми впечатлениями :-)
 Последние добавления: 10 июня 2011.

 По работе приходится постоянно ремонтировать компьютерные ИБП.

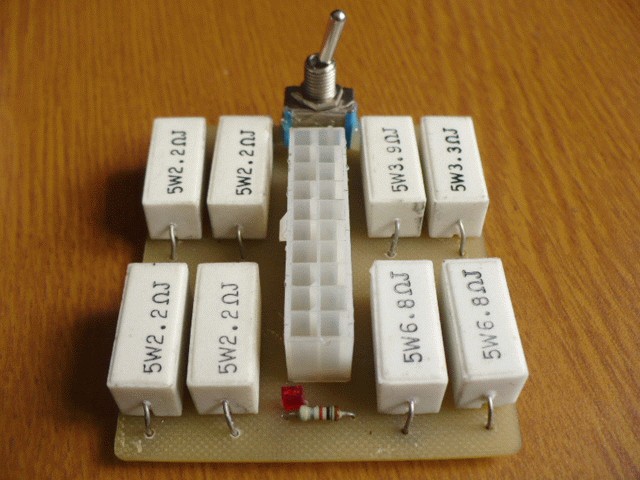

 Для начала - простая нагрузка ватт на 30 с тумблером on/off
 и индикатором "дежурных" +5v. В зипе - схема и плата. Фото.

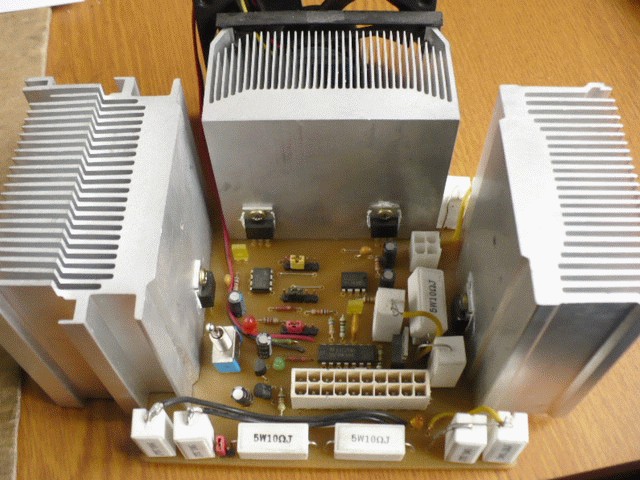

 А вот фото более серьёзной нагрузки - "жрёт" от БП ~250W + 2,5/5W от дежурки.
 "Понимает" сигнал power-good. Нагрузка по каждому каналу 6/12А. Схема и плата.

 Когда БП "глохнет" сразу после запуска (а сгоревшего ничего нет) - обычно проблемы даже не в чипе
 контроллера, а в его обвязке. Чтоб спокойно посмотреть кто виноват, надо "снаружи" подать

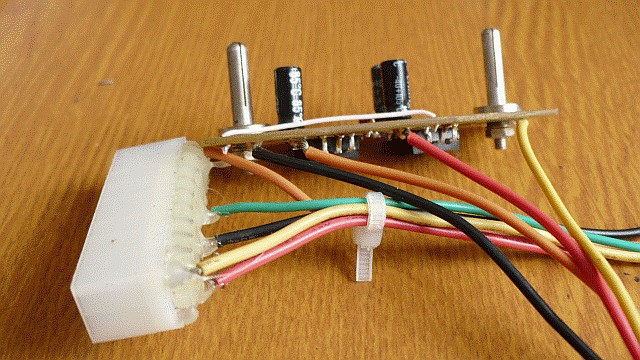

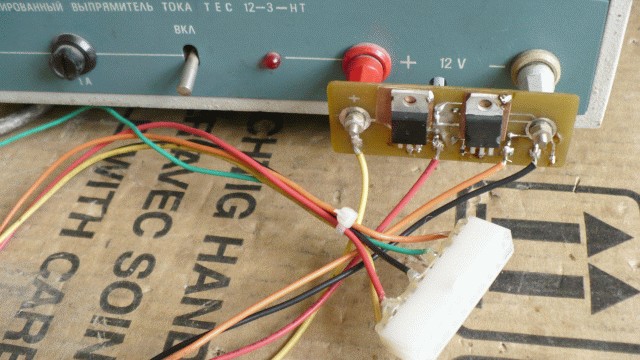

 на блок то, что он обычно выдаёт - 12, 5 и 3,3v. Вот простое устройство - приставка
 к 12-вольтовому блоку питания. Фото, ещё.

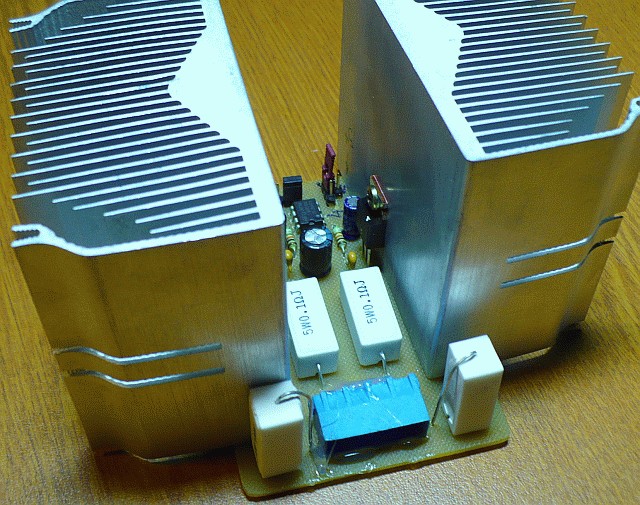

 Т.к. сегодня 250W нагрузки для ИБП "маловато" будет, была собрана "добавка" под molex-разъём.
 Нагрузка по +5v - 4/6/12А, по +12v - 4/6А. Итого P=12A*5v+6A*12v=132W.
 Схема, печатная плата. Фото. Кому мало - соберите два таких блока вдобавок к 250W.

 Добавил в схему нагрузки 250W один(!) резистор и теперь канал 3v3 "жрёт" не 6/12А, а 9/18А.
 Мелочь, а приятно.... Лишних 20W. Обновлённая схема и плата.
 Теперь P=12A(5v+12v)+18A*3v3+14W(моргунчик)=278W. С дополнительной нагрузкой в сумме будет 410W.

 Сделал мини-платки - задатчики тока нагрузки. Если раньше с помощью джампера можно было выставить
 ток 6/12А (и 9/18А для канала 3v3), то теперь с помощью задатчиков можно ещё выставить 8/10А
 (и 12/15А для 3v3). Обновлённая схема и печатки задатчиков в архиве.

 Приблуда для ремонта компьютерных БП - v.2
