Симуляторы: теория и практика.
Когда сталкиваются теория и практика - последняя обычно побеждает.
Мудрость (Народная!)
Столкнувшись с ремонтом "стабилизаторов напряжения" именно в части измерения ими сетевого напряжения (вход/выход), стало интересно как именно там это организовано.
В разделе "Скол" две схемы лежат (VoTo DTZM500VA и AVS-2000P), схемы измерения там один-в-один. Сначала решил схему просимулировать
в LTspiceIV.

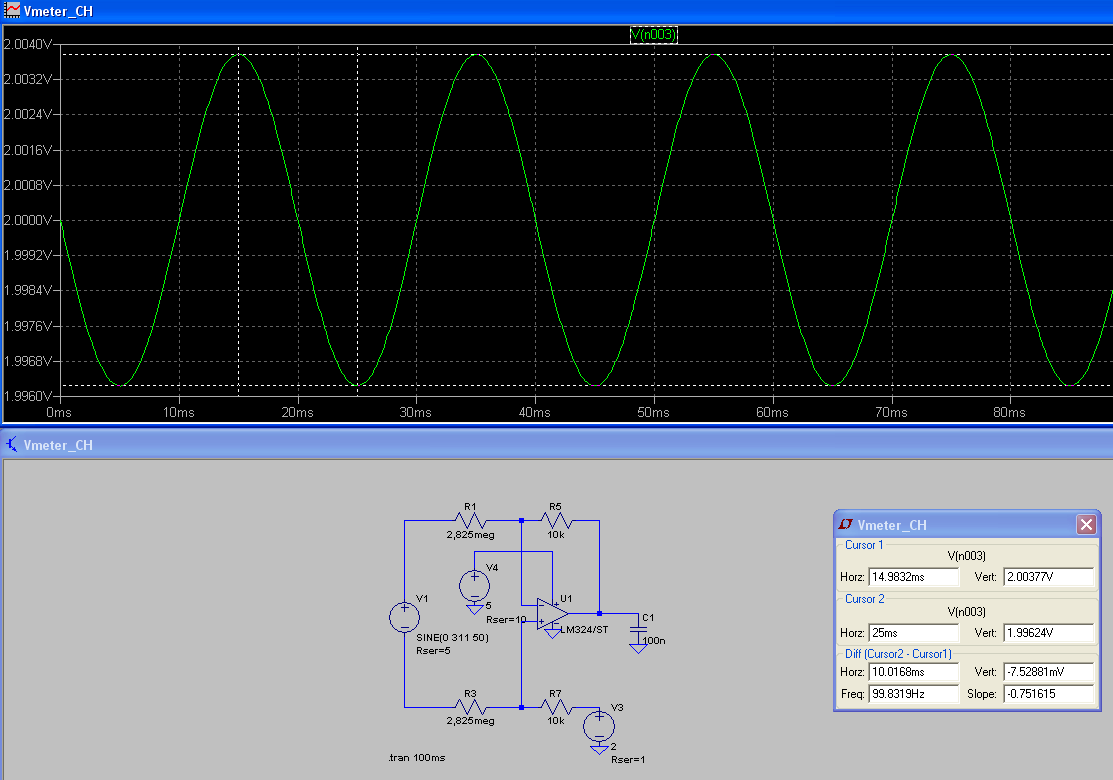

Эквивалентная схема для симуляции.
Получилась ерунда - размах сигнала на выходе ОУ 7,5mV пик-пик. У контроллера 9-битный АЦП, в качестве "опоры" Uпит=5V. Т.е. шаг АЦП ~10mV.
Посмотрел в "реале":

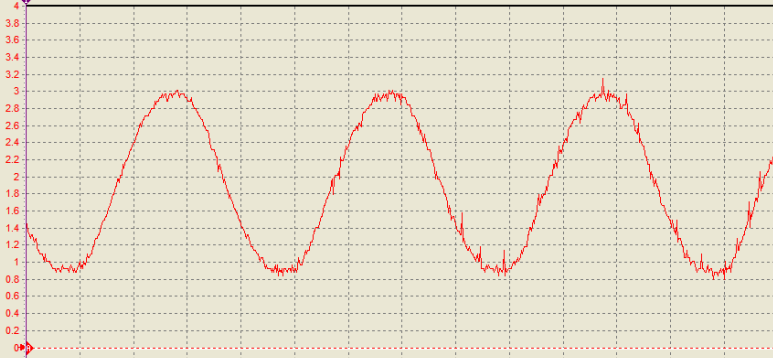

Это на выходе ОУ при 214V переменки. Всё сходится - от пика до пика где-то 2,15V. Померял, нашёл min/max, вычел, вывел на индикатор (без запятой) - и все дела....
Короче - если у кого есть мысли, почему такая лажа в симуляторе (может эквивалентную схему неправильно вывел?) - черкните, адрес на главной странице (мыло/аська).
С уважением, ваш tilikum.
