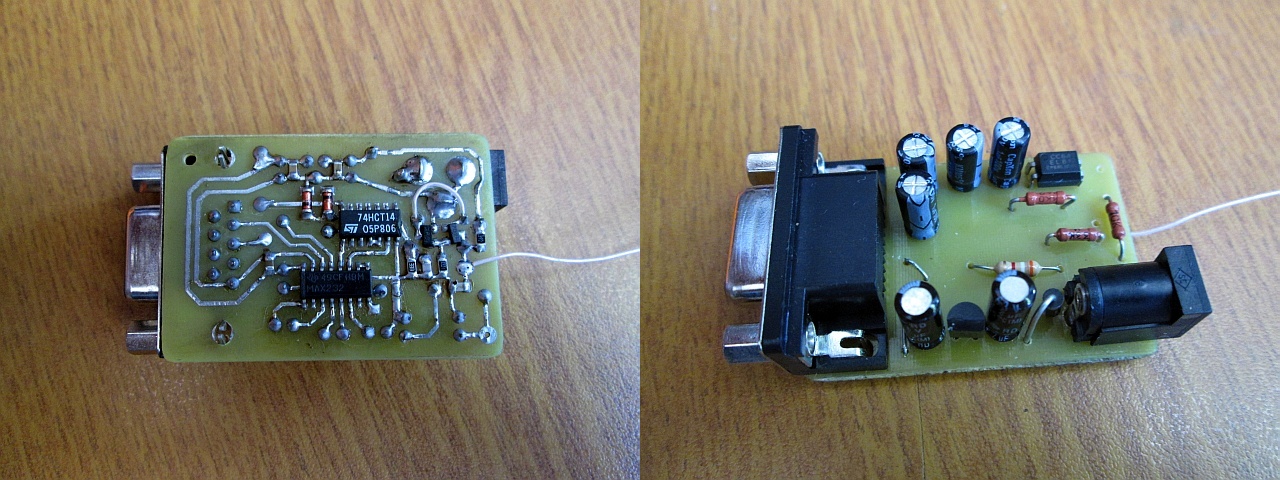

Хак одометра YAMAHA DragStar 1100 Адаптер KL-line.Схема когда-то давно была извлечена из инета, так что ссылки на исходник нет. Слегка перетасовал элементы в чипах для облегчения разводки платы и полевик не такой "суровый" как у автора. Схема, плата. Фото с двух сторон.Зажигание для скутера.Тип - CDI (конденсаторное, если по-русски). Установлено вместо сгоревшего штатного на YAMAHA Aerox. 90км/ч даёт. Схема.Приборка Yamaha JogRСколол тут схему сего девайса, сделаного в Испании фирмой Facomsa. Ещё видел приборку от JogRR, с виду такая же, а внутри noname и схема совсем другая - флэшка 93C46, проц HT46R63 в корпусе QFP, сдвигового регистра нет (портов-то у проца поболее, чем у TMP47C422). Для одометра JogR подходит формула от мотоцикла Honda Dylon. |
