Модернизация USB-ночника
12 марта 2021
Покупал как-то в Fix-price.
Схема проста до преступного умысла - семь светодиодов соединены параллельно и запитаны через один резистор. Естественно, из-за различия ВАХ, токи через светодиоды разные. И те светодиоды, где они больше - начинают "выгорать", ибо рассчитано по максимуму "в среднем". После выхода из строя одного токи ещё увеличиваются и т.д.

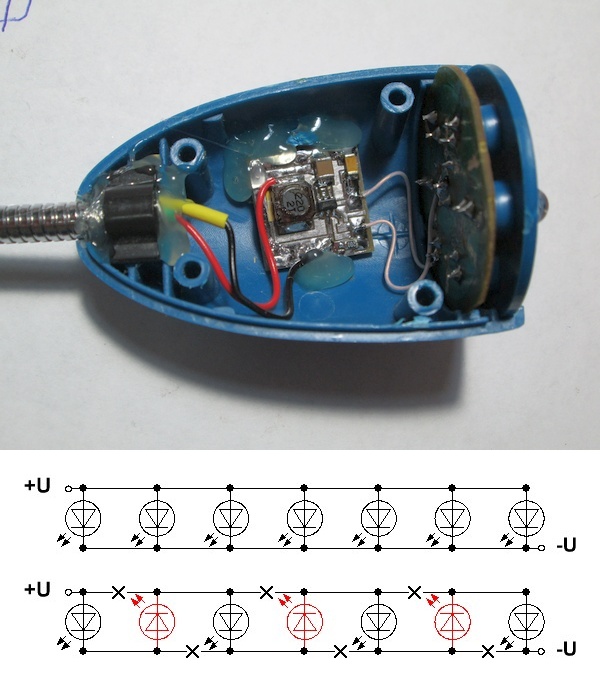

Решил сделать "правильно". Светодиоды соединил последовательно, путём сегментации круговых дорожек на плате светодиодов и переворачивания каждого второго светодиода (изобразил схематично под фото - красным перевёрнутые светодиоды).
Step-up преобразователь на чипе AP3019A по типовой схеме, токоизмерительный резистор 20 Ом (ток через LED 10mA).
Кому поярче - поставьте 10 Ом, будет 20mA. А есть светодиоды на номинальный ток 30mA - там можно и 7,5 Ом поставить.
У меня получилось на выходе преобразователя около 25 вольт.
Плата.
С уважением, ваш tilikum.
