Две китайские реплики PID-терморегулятора Rex-C100
19 февраля 2021
Схема двух моделей в разделе "Скол".
Производитель - Instrument Inc., China.

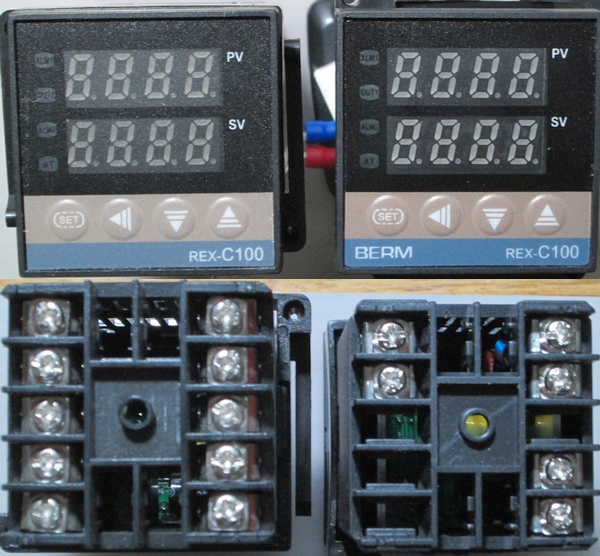

Слева - аппарат №2 в схеме, справа - соответственно №1.
Аппарат №1 (который BERM) физически не имеет всех контактов на задней панели, не работает старший разряд индикации (там физически нет светодиодов, поэтому в настройках, например, четырёхбуквенные обозначения будут обрезаны), нет выхода ALARM.
У обоих аппаратов простейшие усилители сигнала термодатчика (термопара типа К) - и на таких ОУ ( реплики LM358) как там точность обеспечивается, особенно на первой сотне градусов (по Цельсию) - непонятно. Реально, по сравнению с термометром на нормальном DS18B20 (куплен в незапамятные времена, когда китайцы их ещё не научились подделывать), один аппарат врал на 1 градус, другой - на 2. Для психологического успокоения и навешивания "лапши на уши" в настройках есть "коррекция", причём в широчайшем диапазоне...
К каждому аппарату прикладывался листочек с описанием настроек - немного разнятся между собой и описанием из инета,
поэтому не стал копировать - у вашего уже могут быть другие, но в общем пока настройки разбиты на три ветки - параметры, функции, константы. Китайцы одни убрали (например, позицию десятичной точки - и действительно, баловство это при такой-то обработке сигнала термодатчика), зато других добавили, логически не особо понятных (Восток - дело тонкое!).
С уважением, ваш tilikum.
