RX-adapter для H-Link.
9 января 2024
Небольшой переходничок для работы с процессорами Renesas для китайского клона J-Link.
Схема взята с сайта J-Link. Резисторы, синим цветом на схеме - ставить в случае каких-либо глюков.
Не гонитесь за последними моделями девайсов и последними версиями ПО - там идёт борьба с клонами. Достаточно железа с FW v9.xx и ПО J-Link v6.xx. Кто не верит - может посмотреть список "что нового" в J-Link.
Конкретно мой девайс - H-Link v9.65 от KSOAQP - где брал, там уже нет.
Схема в SPlan, плата в SLayout.
Кстати, не забудьте:
1. Открыть H-Link и убрать (если есть) джампер - на схеме салатным цветом отмечен этот момент.

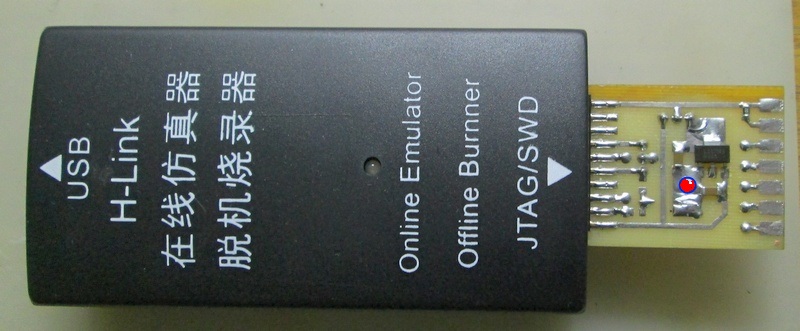

2. Припаять на адаптере землю (отмечено точкой на фото) к одному из контактов разъёма (или ко всем) по схеме.
3. Текстолит желательно 2мм толщиной - чтоб без люфта входил между ножками разъёма.
С уважением, ваш tilikum.
