Под COM-порт. Схема и плата, причём схема перерисована для большей понятности. Делалось, в общем-то, только для программирования PIC16F628A (см. R в цепи выв.10). Изначально делал по статье "JDM Ultra", не работало пока не вставил резистор по выводу 10. Кстати, в статье есть доработка от японского товарища для чёткого программирования некоторых восьминогих пиков. Желающие могут почитать статью в ж.Радиолюбитель №2, 2004 г. или в инете. Перед монтированием разъёма откусите неиспользуемые выводы. Панелька - цанговая. Пробовал с двумя программами: IcProg105E и WinPic800, последняя быстрее работает. В ICProg версии ниже "d" нет поддержки Pic16F628A. А вообще доступна версия 106B. Настройки IcProg:

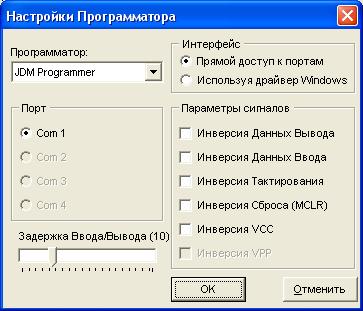

Настройки под железо

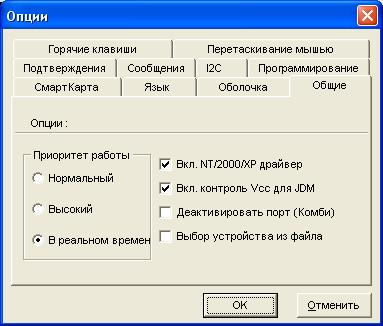

Настройки софта
Когда IcProg попросит разрешения установить драйвер - соглашайтесь :-)
Настройки WinPic800:
Настройки под железо
Update 3.10.2011

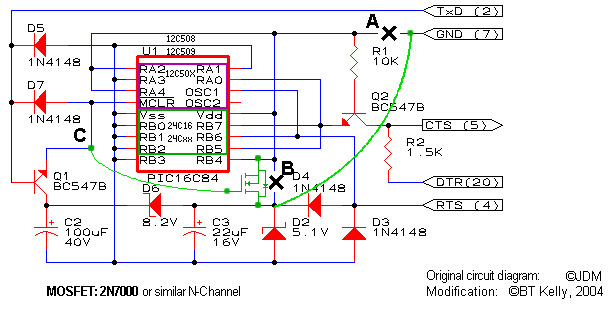

Вспомнил и нашёл ещё одну модернизацию - всё в куче в инете, а вкратце вот:
Смысл доработки тот же что и у японца
(статья о "JDM Ultra"),
только гораздо проще - всего 1 полевик.

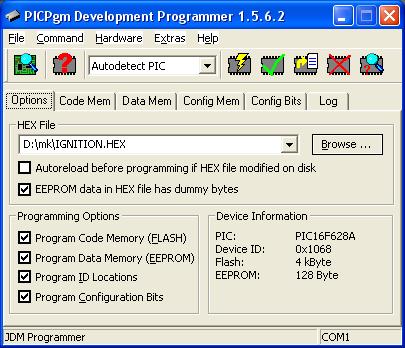

Обновлённая схема и плата, полевичок там нормально, понятно и однозначно нарисован, и джампер есть. Кроме того, попробовал winpicpgm_v1562, она вообще автоматом находит программатор и детектит PIC:

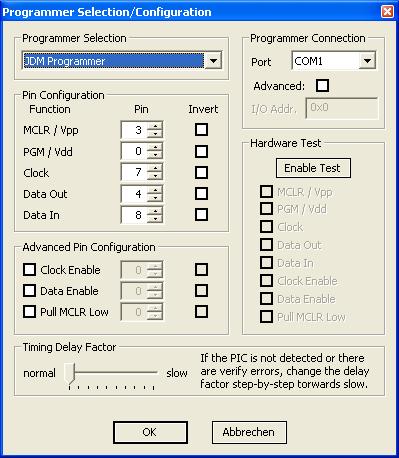

Но на всякий случай привожу скриншот с её настройками железа под JDM:
Update 2.05.2017
В прошлом году, гостив у родни, пытался ремонтировать стиральную машинку. После проверки всех узлов остались версии "слёта" прошивки проца (лечится его заменой) или "слёта" данных флэшки, содержащей кроме текущих данных ещё и пошаговый алгоритм работы. Под рукой оказался только JDM.... Вспомнил что с его помощью можно и память 24-й серии шить. Единственный хардварный момент - ногу 7 памяти надо подключать к "земле". На месте-то я всё делал "на проводках", т.к. чип памяти был в soic`е. Ну а сейчас подправил схемку и плату под это дело - может кому и пригодится... Обновлённая схема и плата.

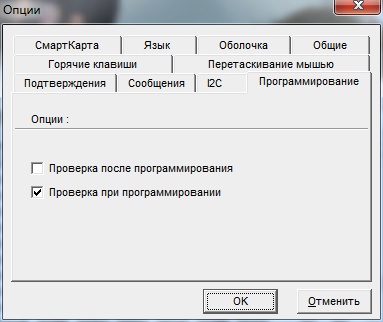

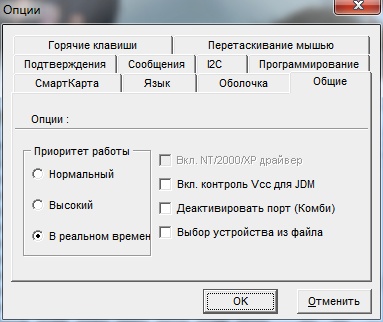

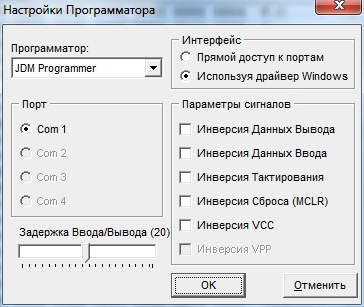

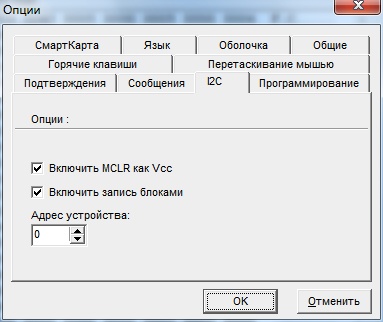

И несколько скринов с настройками IC-Prog:

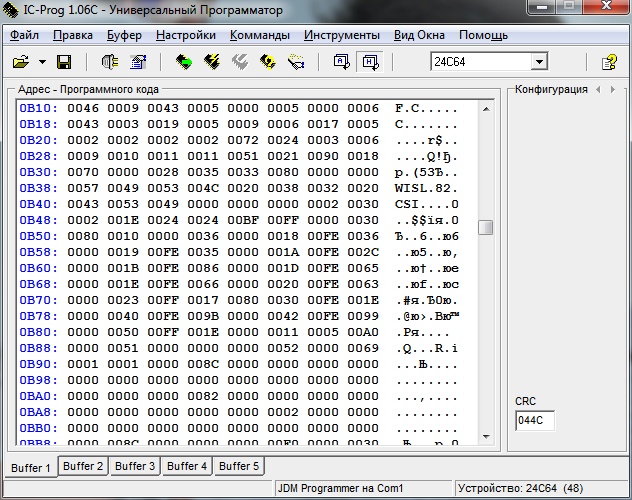

И прочитанная 24C64: видна модель машинки - WISL.82
