Паяльник 8120
3 мая 2024
Где брал (в апреле, за 1080 руб.) - там уже нет, можно посмотреть здесь.
Мощность 120 ватт.
Был у меня прекрасный A-BF GS90D мощностью 90 ватт, да у микроконтроллера начала EEPROM помирать - температура иногда сама прыгала, а при изменении температуры регулировка не запоминалась и прыгало хаотично, и чем дальше - тем хуже... Схема A-BF GS90D есть в разделе "Скол". Буду делать для него свою схему - а пока купил вот этот 8120. У него, кстати, внешняя флэшка 24С02 на 256 байт.
Из недостатков - нет датчика движения и нестандартный размер жала (но они есть в продаже - называются "тип 907" - заказал 2С, 3С и К по 130 руб.).

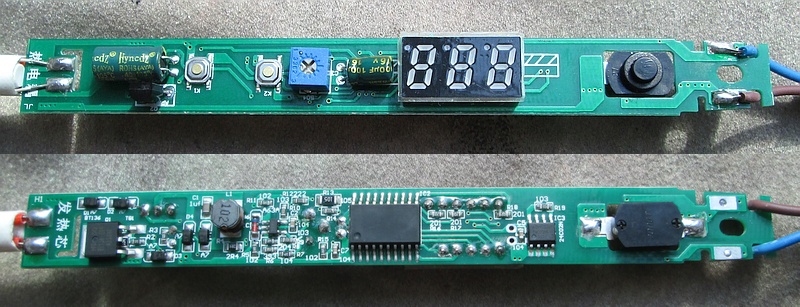

Пока жала едут - разобрал, сколол схему. Микроконтроллер - NoName. Из интересного - источник питания на AP8003 (а не "конденсаторный" БП, как в A-BF GS90D), только у таких источников один громадный недостаток - если его прошьёт - это смерть всей конструкции....
Схема и данные на AP8003.
Размеры печатной платы 138*14мм. Нагреватель - керамика, датчик - терморезистор. Сопротивление нагревателя 153 Ома, термодатчика 52 Ома (при +27 в помещении).

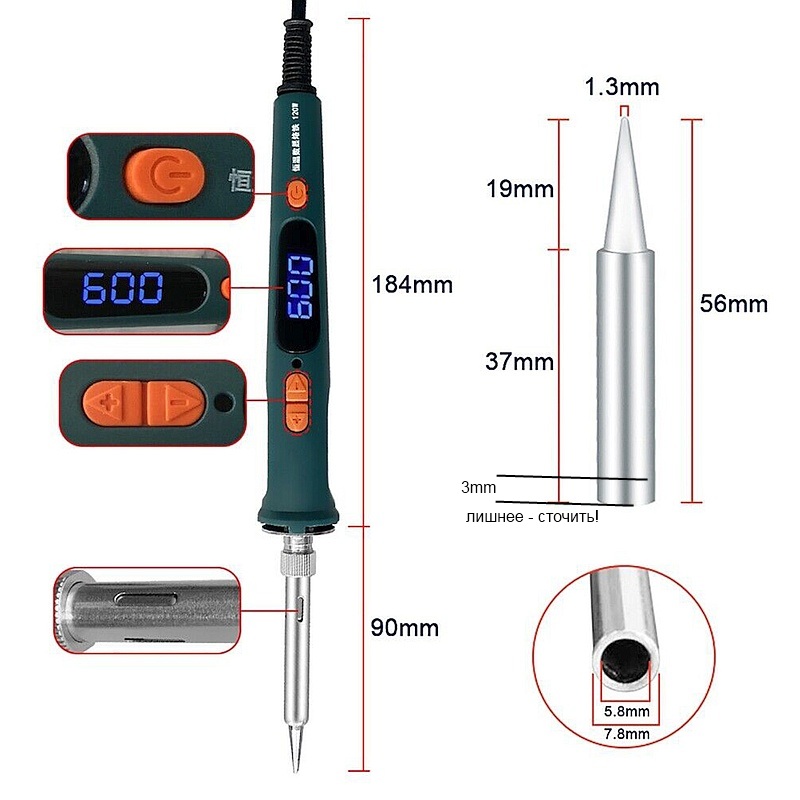

update 12.05.2024 - жала оказались, как всегда, длиннее чем надо (нет бы сэкономить металл и сделать даже малость короче! Нет, экономить будут там, где это "в минус", а здесь "в минус" "анти-экономия"!) - над нагревателем образуется воздушная подушка и рабочий конец жала прогревается хуже, чем расчитано - придётся стачивать жало со стороны отверстия миллиметра на 3.
С уважением, ваш tilikum.
