Мелкие заметки


В отличии от других разделов, новое здесь будет вверху!!!

19 декабря 2021

И снова про китайскую схемотехнику.

    Увлажнитель воздуха Polaris PUH5405D - кроме всего прочего глючили сенсорные кнопки.

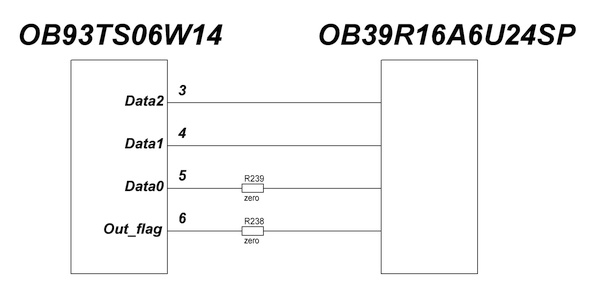

    Чип, отвечающий за опрос сенсоров - OB93TS, проц - OB39R16, оба фирмы On-Bright Electronics. Раньше встречал только их LED-драйверы да чипы для блоков питания (PWM Controller), а теперь, похоже, решили делать "фсё"
    Что там "клинило" после включения (и то не всегда) - выходы "сенсорного" чипа или входы процессора - я не понял, ибо после разрыва связей всё работало. Т.е. я убрал резисторы-перемычки, включал, на "горячую" восстанавливал связи - и всё работало постоянно и без сбоев (По линиям Data1,2 проблем не было).
    Проблема решилась заменой зеро-резисторов на номинал 100 Ом.

8 августа 2021

Про схемотехнику "сумрачного тевтонского гения".

    Принесли автомагнитолу BMW CD73 с жалобой "Не включается!"
    Инфы в инете - ноль. Начинаю с процессора - ST10F273M. По даташиту питание 5v, а в данном случае - 1,55v !

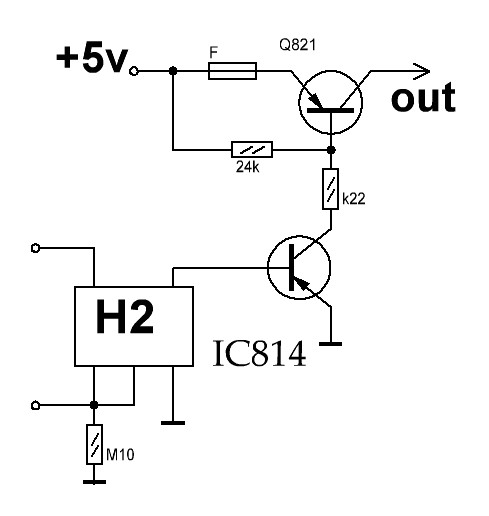

    Выхожу на данный коммутатор питания. Схемотехника обычная, комплектующие подкачали. Предохранитель он либо проводит ток, либо нет, а здесь в каком-то "среднем" состоянии. Вспомнился один киноперсонаж - психотерапевт из фильма "Призрак" (с Бондарчуком), у которого была коронная присказка после заданных вопросов: "Да, нет, другое?" Вот и здесь не предохранитель, а "другое", причём, похоже, "изначально". Поэтому они войну и проиграли.
    Одна жилка из многожильного МГТФ решила проблему, которая возникла, скорее всего, из-за какой-нибудь убитой флэшки, подключенной через внешний USB-разъём, питание на который идёт тоже через этот коммутатор....
    При чём здесь схемотехника? Во-первых, вообще не врубаюсь зачем этот коммутатор. Во-вторых, нормальные люди предохранитель ставят по цепи USB-разъёма, а не "на всё"... А ещё лучше - ограничитель тока. Да и спец-чипов, которые коммутируют питание на такие разъёмы и при этом имеют настраиваемое ограничение тока - валом. Может в "нулевых" годах их было поменьше, но они были уже не экзотикой...

30 июня 2021

Ещё про китайскую схемотехнику и разводку печатных плат.

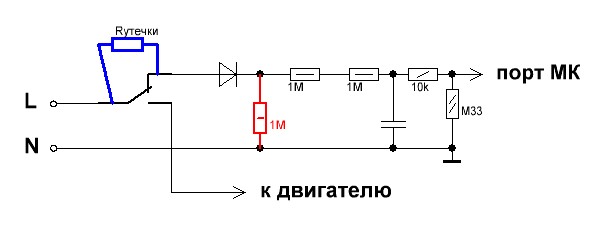

    Вот ещё один представитель современного "тяп-ляпа". Принесли модуль Invensys AT003 от стиралки Атлант с жалобой "Вообще мёртвый!".
    Включаю - БП не стартует, ибо напряжение на конденсаторе питания чипа (C104, схема) "не доходит" до уровня старта. А заряд там внутренним стабилизатором от "силовой" ноги чипа. Заменил чип - ничего не поменялось. "Жопой чую" (извините за мой "французский") китайскую схемотехнику - и начинаю "скол" схемы (схема всей платы есть в сети, но в части БП там столько ошибок, что даже затрудняюсь в выборе медицинского термина для того...э-э-э... сапиенса, который это "нарисовал").

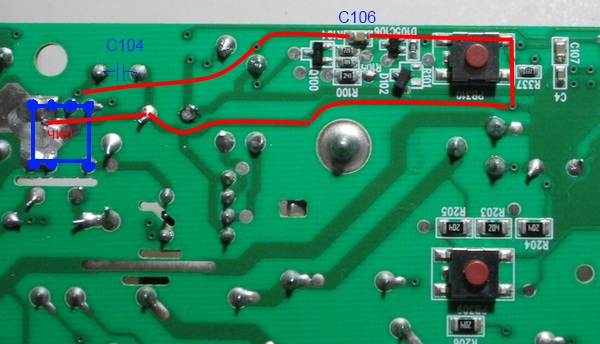

    Дело оказалось не в схемотехнике, а в разводке печатной платы и качестве деталей. Оцените контур тока через C106! И он стоит так далеко от C104, что при взгляде на плату никогда не догадаешься что это - одна цепь. Нормальный человек разместил бы C106 между ног C104 (места хватает). Или чуть выше.
    Короче - C106 "потёк", фактически превратился в резистор и не давал зарядится C104. После замены БП стартанул.
    Но! Даже мигание светодиода вызывало "плавание" по 5 вольтам в 10-20 милливольт (во втором знаке после запятой). С чего бы это? А посмотрите на схему - меня, например, смущает номинал R104... Вот и "китайская" схемотехника.... Но клиент спешит, да и раньше годами работало - так что не будем "углубляться в дебри"....

23 апреля 2021

Про китайские андроид-магнитолы и китайскую схемотехнику.

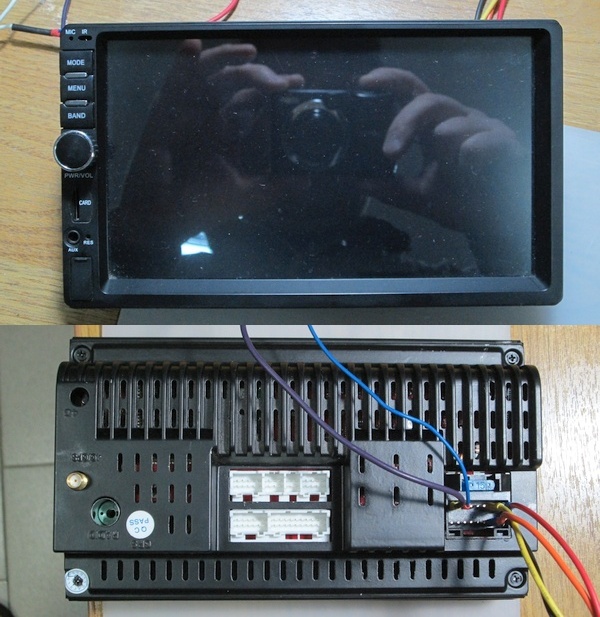

    Ещё один представитель современной инженерной "левизны". Принесли с жалобой "Звук плывёт, потом хрипит и всё сильно греется!".
    Mainboard - K168-EASYWAY_MB VER2.2
    Вначале я "лоханулся". Стояла там микросхема усилителя - китайский аналог TDA7388. Измерения показали что достаточно быстро с нагревом начинает плыть постоянка на выходе почти всех усилителей. Был в "запарке", поэтому ничтоже сумняшеся выкусил китайский чип и поставил какой-то PALxxx с разборок.
    Ещё одна дополнительная лажа - в задней крышке паз под микросхему усилителя больше на пару миллиметров, чем толщина корпуса микросхемы - посчитал что из-за этого нормального охлаждения не было, чип грелся и ... Вылечил термопрокладкой толщиной 3мм со стороны пластиковой морды чипа с заворотом на верхнюю грань, чтобы можно было запихнуть в щель на миллиметр меньше. "Новый" чип грелся (задняя крышка - маловата как радиатор), но работал часами на средней громкости.
    Через неделю клиент вернул со словами: "Началось как раньше". Новое обследование пациента показало что ВЧ-возбуждения нет, но чип греется даже без работы (без сигнала) и постоянка на выходах плывёт. Чудес, как говорил товарищ Сталин, не бывает, поэтому была изучена схемотехника включения чипа. И нашлось чудное - по ноге №16, где должен стоять только фильтрующий кондёр, была цепь подачи сигнала от микроконтроллера - я так понимаю китайцы так хотели "пикать" и прочее сразу по всем каналам усилителя. И никто ничего не испытывал - сваяли и в продажу....
    Лечение - выпаял конденсатор от ноги 16 (со стороны деталей), и со стороны пайки припаял 1мкФ керамику между ножкой и проходящей рядом землёй. После этого и чип перестал греться, и постоянка плыть перестала... Вот такие чудеса китайской схемотехники!



1 апреля 2021

Продолжим про аккумуляторы.

    Вот ещё один представитель современной инженерной "левизны". Принесли с жалобой "Не заряжается!". Диагноз - "сдохла" одна из пяти банок.

    Li-Ion аккумулятор под маркой "Дифмаш", для шуруповёрта. 18v 2Ah.

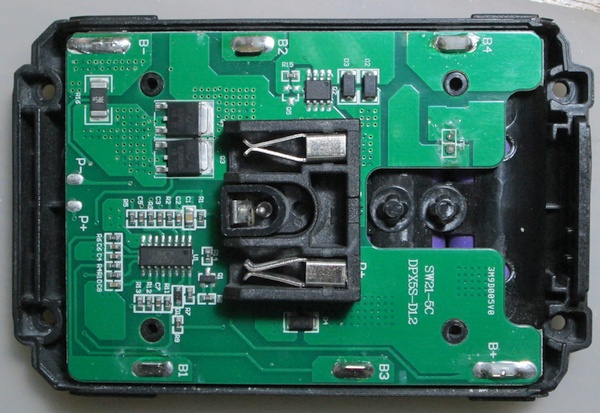

Плата SW21-5C (DPX5S-D1.2). Токоизмерительный резистор 3,5 миллиОма (размер 2512). Чип CW1053ALJP. Ключевые полевики - два 03N90D в параллель. Полевик на зарядку - NCE3010 в soic-8. Схема практически по даташиту на чип. Балансировки НЕТ.

    Схема зарядки от Дифмаша для этих аккумов - в разделе "Скол".



23 февраля 2021

Почему "дохнут" аккумуляторы?

    Точнее - почему относительно недолго работают Li-Ion-аккумуляторы, собранные из нескольких банок (последовательно) ??
    Главная причина - производитель "сэкономил" на балансировке при заряде.

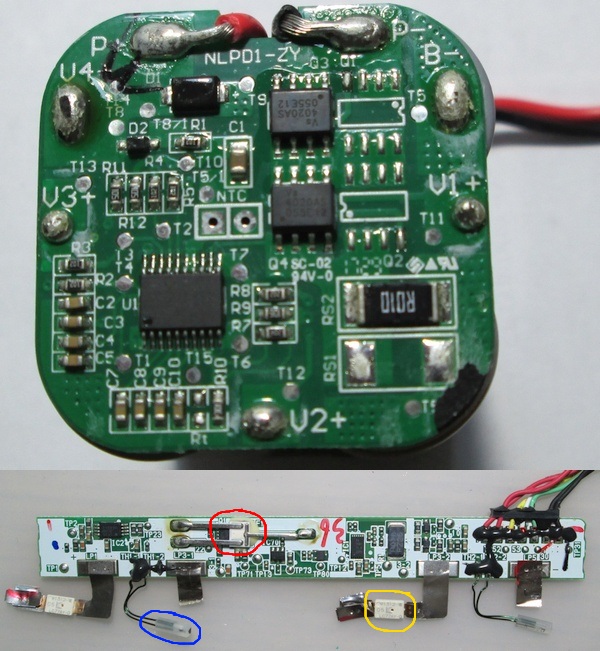

    Пример №1. Робот-пылесос Poalris PVCR 0826, аккумулятор 18650B4-4S1P-AAF-4 (фото "без рубашки" слева вверху). Чип - BM3451 в корпусе TSSOP-20. Смотрим datasheet - только защита. И даже терморезистор "зажали". Результат - 2,5 года и нужен новый аккумулятор.

    Пример №2. Аккумулятор от "крутого" планшета (2 банки последовательно, 7.4v) - фото контроллера слева внизу. Есть всё - предохранитель на каждую банку (обвёл один жёлтым), термодатчик на каждую банку (обвёл один синим), общий предохранитель (обвёл красным - трёхвыводный, процессор может его "спалить" принудительно), чип-контроллер постоянно подсчитывает сколько электричества "залилось" или "вылилось", есть обмен инфой по шине, нет только одного - балансировки при заряде, ибо чип (bq27541) рассчитан на контроль только одной(!) банки! Такие же "контроллеры" я встречал в аккумуляторах мини-ноутбуков, тоже состоящих из двух банок.... Ну пожмотился производитель поставить чип чуть дороже, который рассчитан на контроль и балансировку при заряде от 2-х до 4/5 банок, а потребитель спустя некоторое время "пожинает плоды".

15 февраля 2021

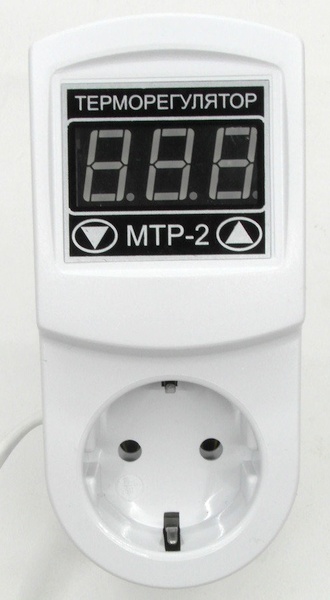

Терморегулятор МТР-2

Схема в разделе "Скол".
Кто-то из наших клепает, или хохлы. Во-первых - сделано на ATMega, а китайцы обычно лепят или свои процы, или STM-ки. Во-вторых - датчик подключен толстенным для таких дел "акустическим" кабелем - китайцев бы жаба задушила так разориться...

Из минусов - 2 реле, контакты запараллелены, что есть схемотехнически неправильно. Декларируется (надписями на корпусе) 16А и 3500Вт - а 2 реле по 12А (лет 10 назад на таких, правда, писали 7-8А) - ну или врите что 24А, или 12А - а второй контакт для надёжности....
Место внутри было, по просьбе клиента поставил "помощнее" - BT90-SS112D, контакт на замыкание 20А. Реле на 30А, применяемые в релейных стабилизаторах напряжения, часто имеют маловатое сопротивление обмотки, схема питания данного приборчика может не потянуть (там она нестандартная, "двух-этажная") - а у этого 148 Ом, работает нормально.

18 сентября 2020

Акустика AVE

Схему (частичную) выкладывал в разделе "Скол". Там же, на второй странице - желательные переделки этого, так сказать, узла питания.

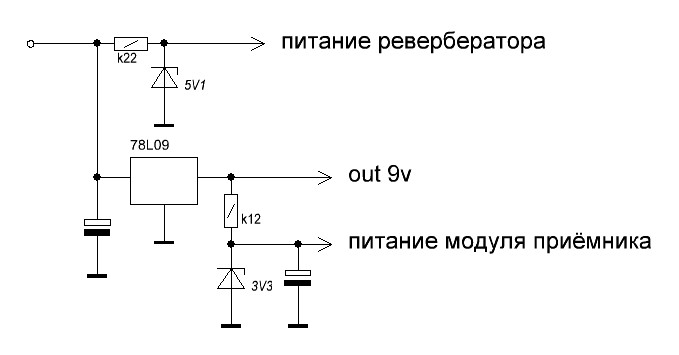

В моём случае, не знаю - в сети напряжение скакало или ещё что, но толи стабилитрон 5v1 "устал", толи потребление чипа ревербератора увеличилось, но вместо 5 было 3,5 вольта. И фонил этот ревербератор "мама не горюй"! Поставил чип-стабилизатор на 5 вольт - всё нормализовалось. Модуль приёмника был вообще "померши", клиенту он был не нужен - так что и делать там ничего не пришлось.

А теперь главное - какие троечники это проектировали?

18 сентября 2020

Авто-видеорегистратор Prestigio RoadRunner CUBE

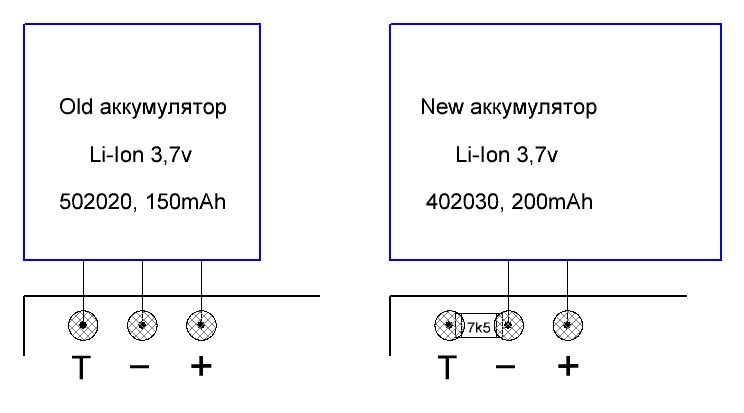

Менял сдохший аккум на этом девайсе. Заказал на Ali чуть большей ёмкости (и размера, место позволяло). Припаял новый аккум - не работает. И вспомнил молодость... Оно ведь как раньше было? Li-Ion банки раньше были, скажем так, малость не безопасны при зарядке. Требовался контроль температуры при зарядке - вот третий контакт и служил выводом встроенного терморезистора (второй вывод резистора подключался к минусу аккума). Потом химики подсуетились и всё стало нормально. Терморезистор перестали ставить, но кто-то додумался до идеи ставить простой резистор и использовать его в качестве идентификатора (ID). Резистор "не того" номинала - и аппарат обычно просто не работает.... Чисто маркетинговая фишка, типа "покупай оригинал!"....
В моём случае я просто выпаял с платы защиты старого аккума этот резистор и впаял его прямо на плату девайса, и он заработал.

18 сентября 2020

Акустика Defender Hollywood 90

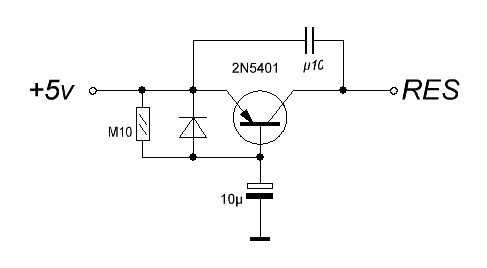

Сброс высоким уровнем. Конденсатор "устал", сброса нет, ничего не работает.
Заменил кондёр, заодно уменьшил резистор до 12k (что под руку попалось - можно 10-15k), а то "многовато".
Помнится лет 10 назад были подобные проблемы с мониторами одной фирмы. Сначала дёргал с разного хлама чипы сброса "единичкой", потом купил жменю KIA7442. Здесь тоже бы поставить чип, но под рукой не было, а клиент хотел, как всегда, "быстро".
