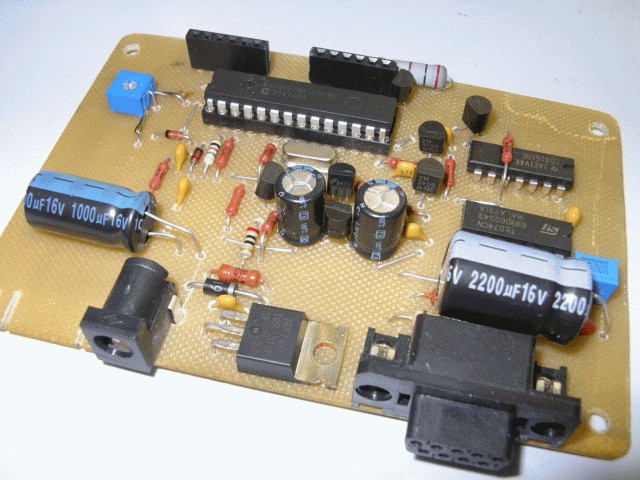

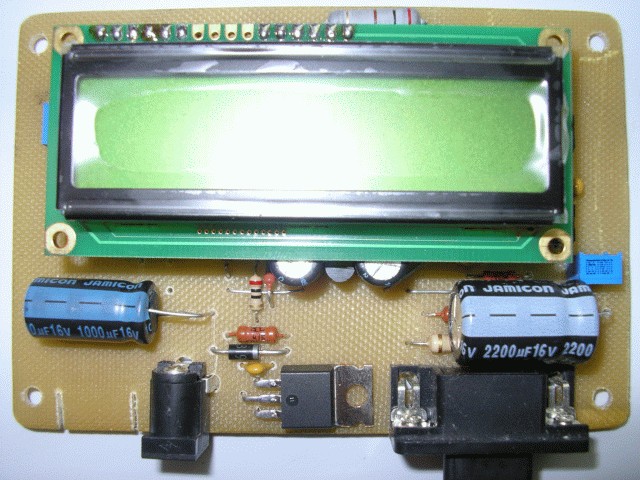

ClonePI-M на PIC16F873A - http://www.fandy.front.ru. Фото, и ещё (без LCD).

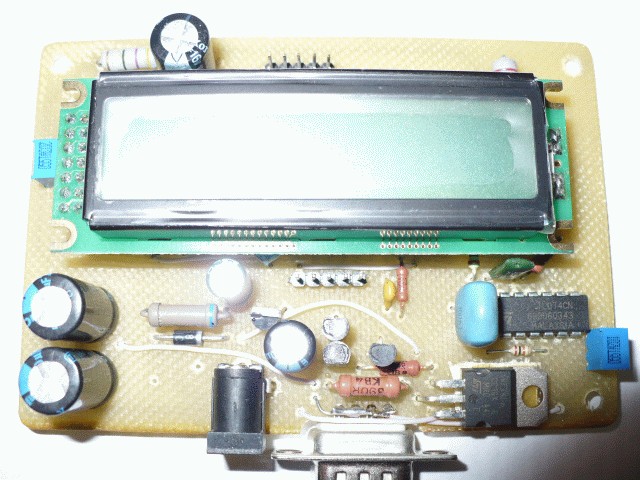

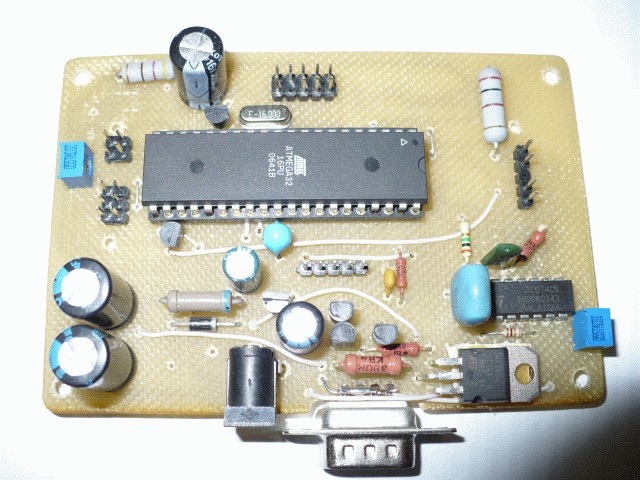

 ClonePI-II - http://www.fandy.front.ru. Фото, и ещё (без LCD).

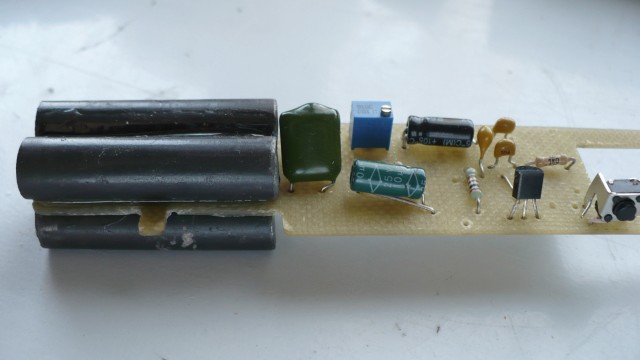

 Qmeter v.6 от Anker`а - http://ankerlab.hop.ru
 Плата ещё без катушки (но сердечники уже приклеены) и готовая.

 Skif-PI-autotune - http://sevzirfo.narod.ru/skif_auto.htm
 Плата расчитана на установку в корпус Z-50.

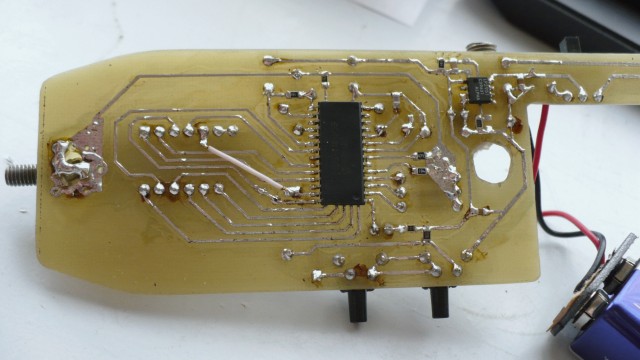

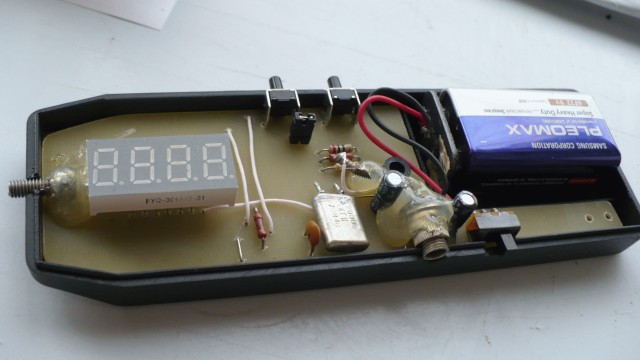

 Суперпробник. Схема взята с http://mondo-technology.com/super.html
 Плата разводилась под индикатор FYQ-3641BS и стабилизатор LP2951.

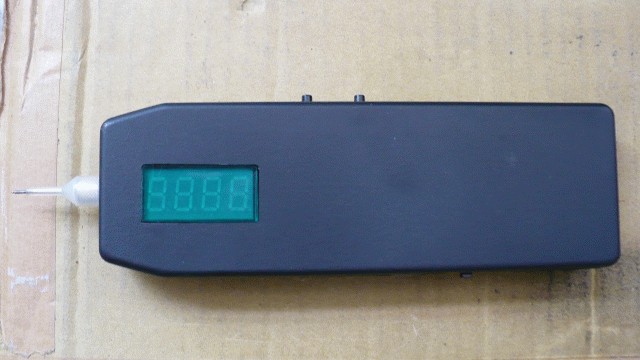

 Фото потрохов в корпусе Z-14. И ещё одно. Внешний вид.
 Основные функции, которыми я пользуюсь (по важности): C-meter/f-meter/лог.пробник/генератор....

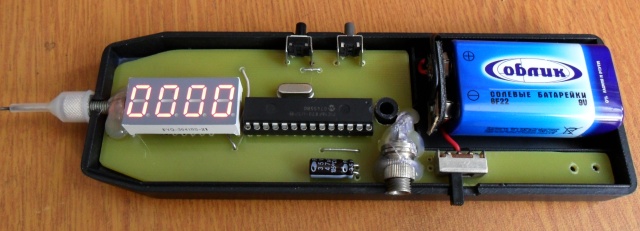

 Плата под контроллер в DIP`е, индикатор FYQ-3641BS и стабилизатор LP2950 (можно 78L05).
 Фото потрохов в корпусе Z-14.
 Если использовать вместо кроны аккумулятор - поставьте разъём, при выключенном пробнике можно через него заряжать аккумулятор.

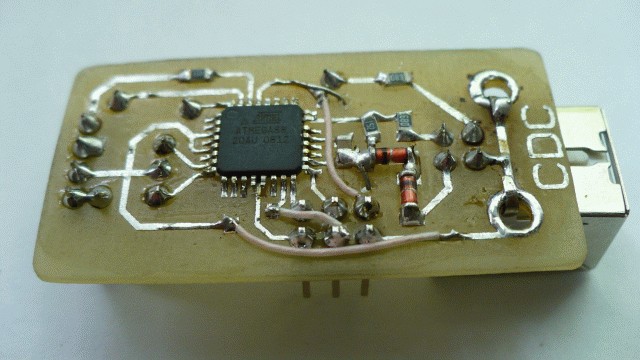

 CDC. Преобразователь Com <-> USB. Дров не надо, всё есть в винде (кроме inf-файла).
 Источник - http://www.recursion.jp/avrcdc/index.html.
 У автора, правда, малость путаница насчет резисторов по линиям Rx и Tx, но по здравому рассуждению -
 правильно указано в его проекте ForCy, а здесь - перепутано....

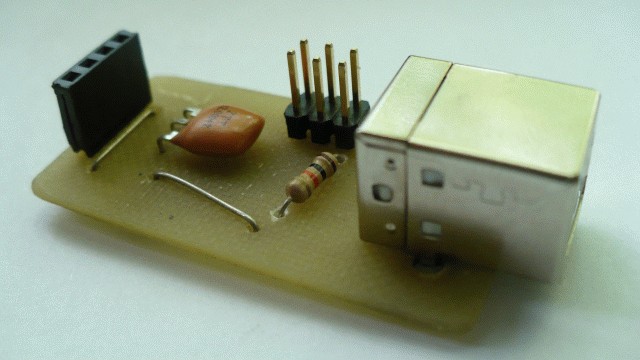

 Плата, фото сверху и снизу.
 Некоторые ноги у меги не забудьте поднять (12,13 и 23,24). Для ленивых - прошивка и inf-файл.
 Фузы - WDTON=0  BODLEVEL=101  CKSEL=1110  SUT=11

 UPD: платы CDC на Tiny45/2313.

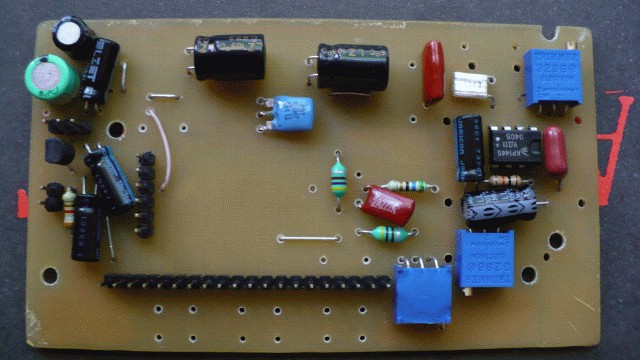

 Плата Tango v2.2, металлоискатель такой :-). У меня индикатор FDCG12864B. Стабилизатор - LP2951.

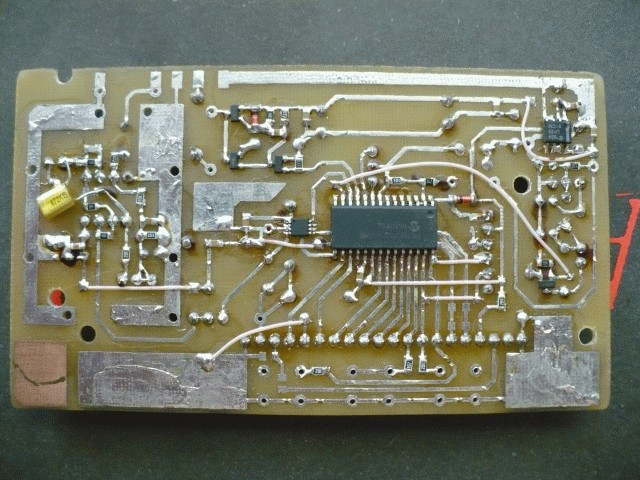

 Фото сверху и снизу, с индикатором.
 Читая переписку одного товарища с автором, обнаружил что индикатор у автора перевёрнут! После первого включения оказалось
 что так и есть. Я в шоке! Предупреждать надо тестеров! Спроектировано-то под конкретный корпус.....

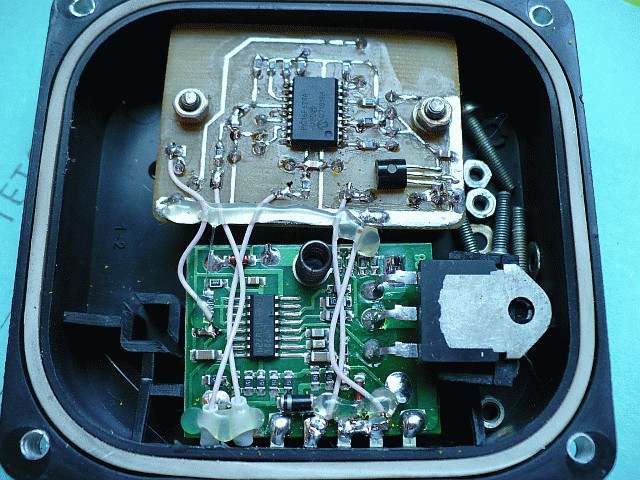

 Зажигание на "Урал". Взято отсюда.
 Плата для встраивания в современный коммутатор 3734, который пуст наполовину. Фото

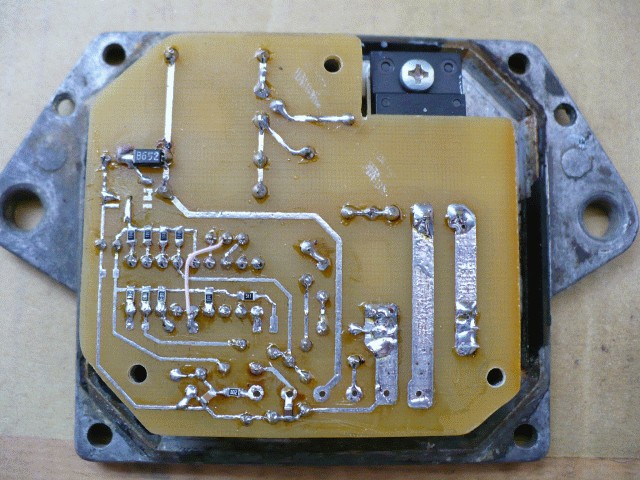

 Плата для 6-вольтового Урала, с коммутатором. Расчитана на установку
 в корпус от 6-ти штырькового коммутатора 3640.3734 и других похожих. Фото, ещё.
 Из-за отсутствия в магазинах LP2951 soic просверлены три отверстия и запаян LP2950 TO-92.
 ВНИМАНИЕ! Найдена ошибка! Сигнал на коммутатор брался с 8-й ноги (инверсный выход!), а надо с 9-й. Исправлено 2 окт. 2010.

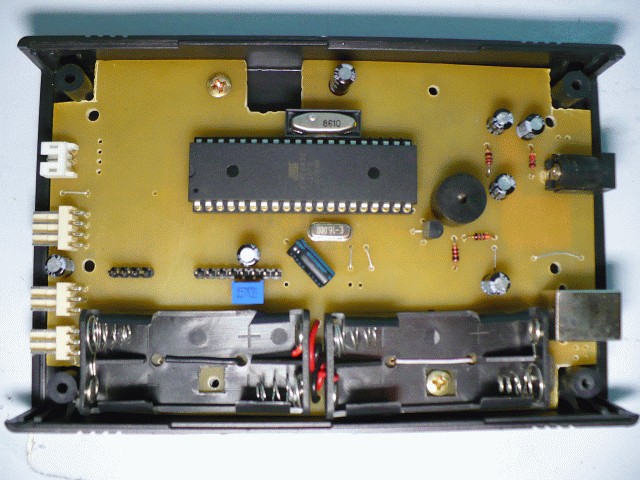

 Метеостанция. Журнал "Радио" 9/2007. Плата станции, плата кнопок. Корпус - Z-50.

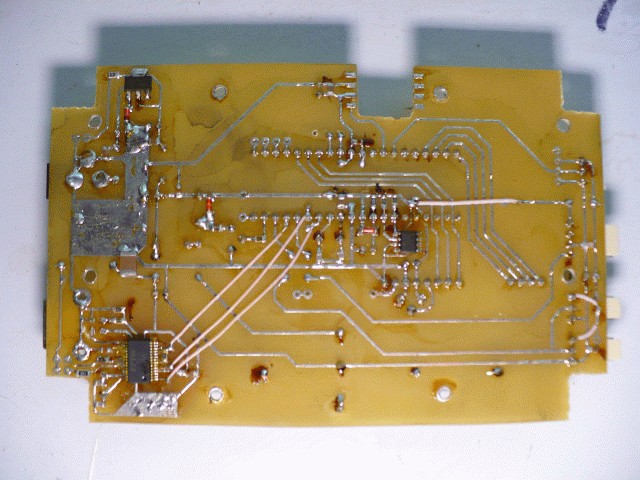

 Фото сверху и снизу, с индикатором.
 Стабилизатор - AMS1117-5.0, на плате пока нет датчика давления (вырез вверху, над индикатором).

 GSM-сигнализация. Два варианта.
 Первая плата - на PIC. Источник. Там же и платка для подключения к компу. Но можно и через мой Pony.
 Вторая плата - на AVR. Источник. Там проблемы с перекомпиляцией проекта под Tiny2313 (изначально был 90S2313).
 Я не силён в Си. Вообще-то всегда декларировалась такая особенность языков высокого уровня как легкость перекомпиляции под
 другой проц. Но AVRGCC так "активно" развивается, что народ часто конкретно указывает билд, в котором писал и компилил :-).
 Ибо в уже в следующем билде можете увидеть кучу сообщений типа "моя твоя не понимай". Испытано....

 BMW-interface. Делал как-то на заказ. Схема в pdf. Плата.
 Входной разъём - мама, выходной - папа.... чтобы COM-кабель не туда не воткнули случайно....

 "Определение тока насыщения катушек индуктивности с магнитопроводами" - статья в Радио 8/2007.

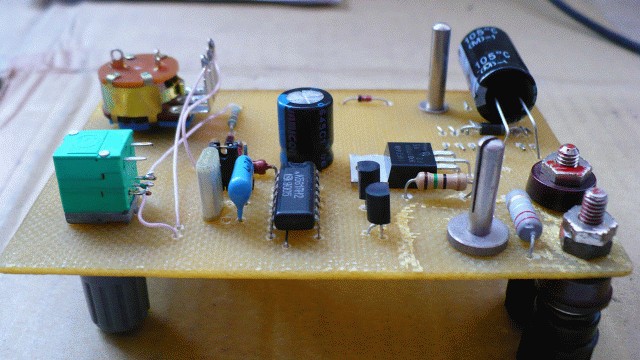

 Плата. Фото, ещё. Вместо К561ЛН2 ставим CD4069.

 В дешевых пластмассовых колоночках обычно трансформаторы горят. Да и не все они стерео....
 Два варианта печаток усилков с питанием от USB, на TDA2822 и MС34119.

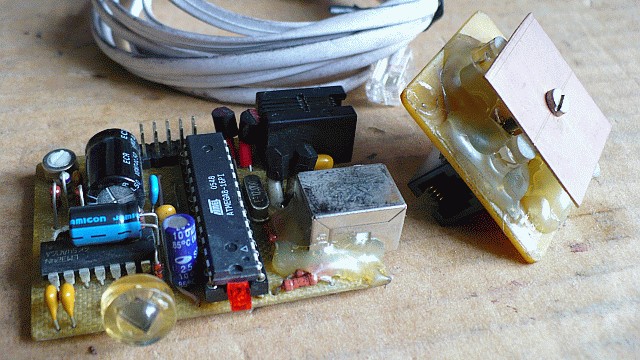

 HeadJoy - известный, среди любителей авиасимуляторов, проект. Фото.

 USB-reader for smart-card. Взято здесь. Там найдёте схему и ссылки на ПО и прочее. Плата.

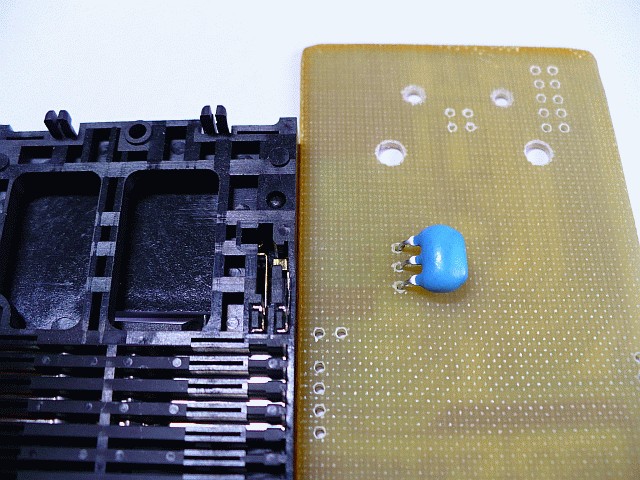

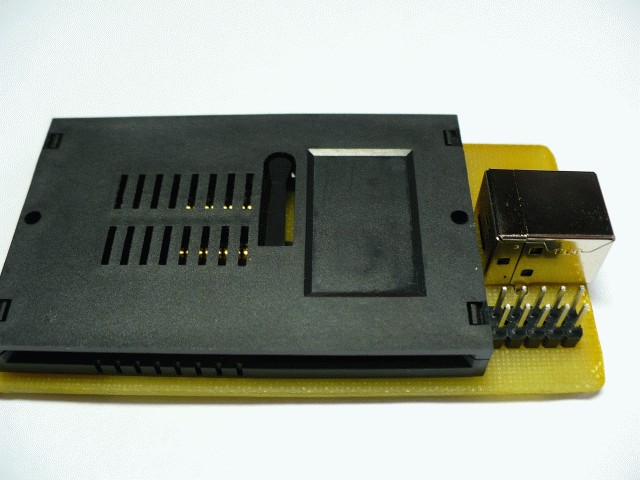

 Фото сверху, фото снизу. Кварц помещается в вырезе контактора карты, см. фото.

 Низкочастотный цифровой USB-осциллограф MOC1k - взято здесь. Неплохое ПО (даже 2 вида).
 В отличии от оригинала применён мост USB-Com на чипе CP2102 (CP2101) - обвязки гораздо меньше. Корпус крошечный,
 но паять не так уж и сложно на самом деле.... поверхностное натяжение вам в помощь :-)

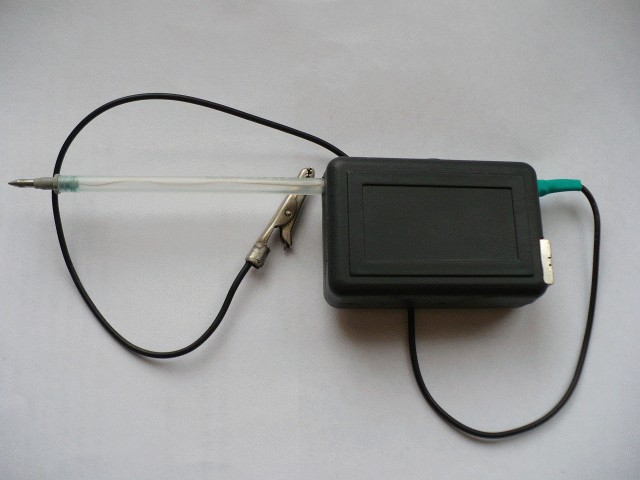

 Фото прибора и потрохов. Печатная плата

 UPD: Обнаружил, что на сайте всю инфу про этот приборчик "зачистили". Поэтому выкладываю здесь схему, прошивку и ПО.

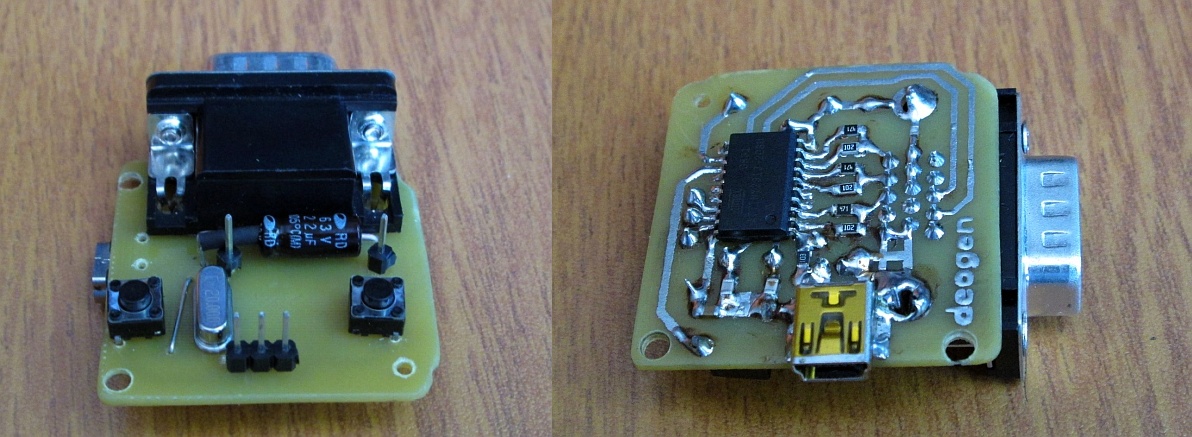

 Deogen - генератор VGA-видеосигнала для проверки мониторов на ATTiny2313. Взято здесь. А тут ребята подправили прошивку,
 чтобы по умолчания включалось разрешение 800х600.
 Питание, в отличии от авторского варианта, через мини-USB разъём от компьютера или соответствующего БП.
 Плата расчитана под разъём типа "папа" и вставляется прямо в разъём монитора (без шнура). Фото платы с двух сторон.
 На некоторых мониторах вставить невозможно из-за расположения разъёма (мешает корпус). Так что надо делать другую плату,
 под разъём типа "мама", а заодно и переписать программу, убрав старые разрешения и добавив новые (под разрешения 16:9 и 16:10).

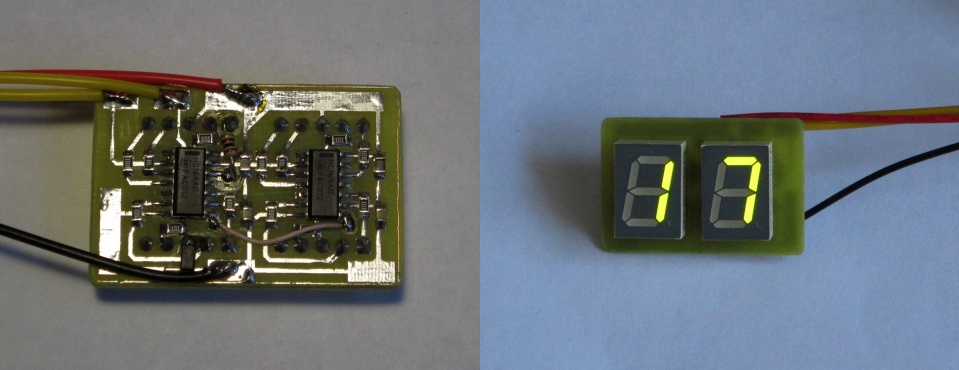

 Плата POST-карты для ноутбучных мат/плат COMPAL по мотивам ихнего же документа. Фото платы с двух сторон.
