Ремонт и модернизация светодиодного фонаря ФОТОН PB-0303. Часть 1.


Сломался как-то у брата фонарик. Вот такой:

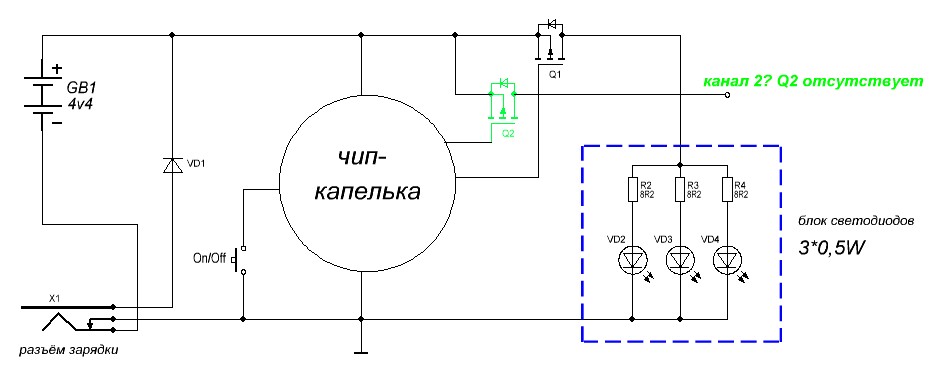

Хороший, но сломался. Вскрыл трупик, сколол схемку:

В чипе-капельке явно просто триггер с антидребезговым входом. Ничего военного, но капелька-то неремонтопригодна...

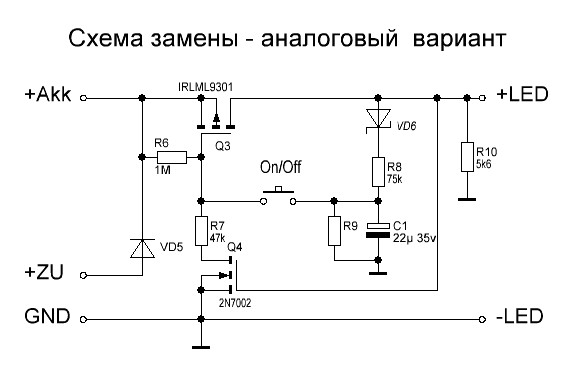

Изобретать велосипед не хотелось - нашел в инете однокнопочную схемку коммутации нагрузки, но пришлось таки помучаться с подбором чуть ли не каждого номинала, вопреки утверждению автора что "усё работает и тянет до 1А".... Вот что получилось:


Кроме того - была написана прога под Tiny13A, да ещё с функцией регулировки яркости (4 ступени), только поселился там барабашка: в симуляторе (в АВ) работает без проблем, гоняй сколько хочешь, а в реале - включил, выключил - далее не работает! Посему был сделан аналоговый вариант и тема задвинута на дальнюю полку. Да не тут-то было! "Аналог" сдох через полгода. Кондёр заряжен до полпитания. Если разрядить его принудительно, то потом можно ключить фонарь, выключить - и всё... На кондёре опять полпитания.... и не включается. Барабашка и в аналоговой схеме поселился, зараза! Толи кондёр-керамику надо ставить, толи резистор разрядный (есть, кстати, на схеме)...
А тут заказано у братьев-китайцев десяток чудных чипов TP4057 - так что напрашивается полная модернизация фонарика: аккум сдох - меняем на Li-Ion типоразмера 18650 (в фонаре свинцовый нифига не 1.7A*h, врут...), зарядка на TP4057, вкл/выкл и регулировка яркости на Tiny13/45 или даже на шестиногих Tiny4/5/9/10 или PIC10F200. Но это уже будет во второй части статьи...
Зарядка тоже легко модернизируется до +5v/usb - там на плате уже всё для этого разведено! Схема зарядки, кстати, лежит в разделе "Скол".

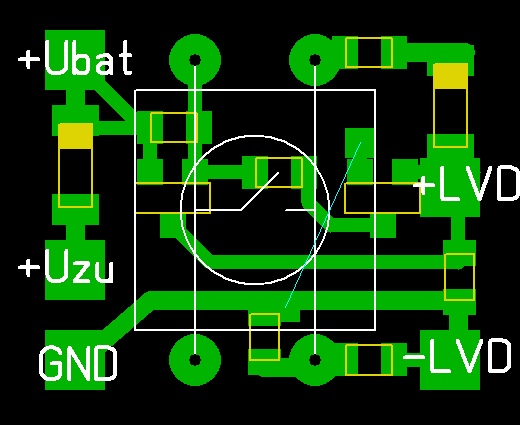

А здесь схема фонаря и аналогового варианта модернизации (в формате sPlan) + плата (в формате SprintLayout)

UPD 12.09.2016: подправил номиналы токоограничивающих резисторов в блоке светодиодов, а то неправильно было....
