Хак одометра Yamaha DragStar 1100

В автокалькуляторах ничего подходящего не нашлось, пришлось копать самому. ( А сочетания иногда

прикольные. Например для приборки Harley-Davidson подошла формула от Cadillac Escalade 2005 года!)

Схема одометра в формате sPlan7 - здесь

Флэшка 93C46, организация 16 бит.

Адрес: 20h и далее - старшие цифры.

Данные находятся не в явном виде, каждой цифре соответствует определённое слово (2-х байтный код):

Как формируются 2 младшие цифры (00 - 99):

1. Для продления жизни флэшки используются 20 ячеек с адресами

от 00h до 09h (10 ячеек) и от 10h до 19h (ещё 10 ячеек).

!! Ячейки НЕ байтовые, а двухбайтовые, т.к. организация памяти 16-ти битная !!

!! Неиспользованные ячейки (0Ah - 0Fh и 1Ah - 1Fh) заполнены 7FFF !!

2. Используется последовательное заполнение ячеек пятью определёнными комбинациями:

Если рассмотреть в битовом виде, то видно что следующее значение получается путём сдвига влево на 1 бит с переносом.

Таким образом после BDEF получается 7BDF (0111.1011.1101.1111), старший 0 значит что надо переходить к началу - FBDE.

А как там в проге это решается (чтение константы, или обмен старшего и младшего бита) - нам не важно.

ПРИМЕР 1: Допустим на одометре у нас 25753 км. Как это выглядит в памяти? Старшие 3 цифры в кодированном виде находятся в

ячейках 20h-22h. Младшие две (53) - это EF7B, этим значение будут заполнены ячейки 00h-09h и 10h-13h, дальнейшие

ячейки (14h - 19h) будут заполнены предыдущим значением - F7BD.

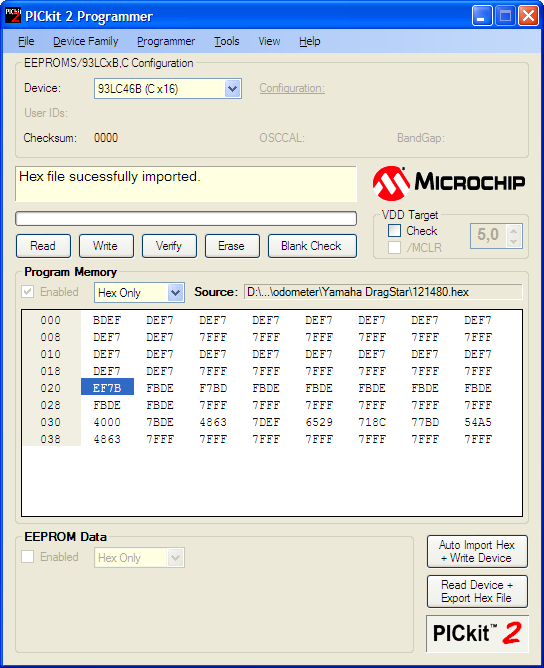

Что мы видим? В ячейке 00 - BDEF, т.е. младшие 2 цифры из диапазона 80-99. В ячейке 01 у нас DEF7, это от предыдущего заполнения

осталось (60-79), т.е. наше искомое число =80.

Смотрим ячейки 20-23h: 20h =EF7B =4 (сотни км)

Итого: наши показания - 121480 км.
