Приставка к цифровому "китайскому" мультиметру. Диапазон 1 миллиОм - 1,999 Ома. Естественно - четырёхпроводная схема измерения. Измерительный ток - 20 mA. Усиление УПТ - 50. УПТ - на прецизионном ОУ с подстройкой нуля OPA227. Предел, устанавливаемый на мультиметре - 2v. Плату не привожу, т.к. были задумки обойтись без кнопки - не получилось :-( Схема в sPlan. Настройка --------- Для начала надо измерить ток стабилизатора на DA1, при этом резистор R5 должен отсутствовать. Если ток менее 20мА, то добавляем в схему R5, расчитанный по формуле: R5=(IR2)/(20-I), где I - измерянный ток, а 20 - это нужный нам. Если ток более 20mA - надо увеличить R2 и повторить процедуру. Да, когда будете измерять ток, узнайте соротивление шунта в вашем приборе, а то если VD1 откроется - все ваши измерения будут полной лажей. Хотя можно обозвать это инновацией! :-) Это уже на ваш вкус.... Я пробовал измерять двумя приборами (после добавки R5) на пределе 200mA: KT30B показал 20,1mA падение на шунте было ~83mV (т.е. шунт ~4 Ома), а MS8264 показал 20,0mA при падении на своём шунте ~155mV (т.е. шунт ~8 Ом). Если в вашем приборе шунт 10 Ом, то VD1 скорее всего уже начнёт приоткрываться, придётся его выпаять, чтоб не мешал. Далее соединяете измерительные щупы (у меня мини-крокодильчики на конце), нажимаете кнопку и крутите подстроечник R11 до тех пор, пока на мультиметре не увидите 000,0 (лучше переключить на предел 200mV). С отпущенной кнопкой будет показывать минус несколько единиц (у меня, например, -4 на пределе 2v) - не обращайте внимания. Т.к. стабилизация выходного напряжения в преобразователе напряжения осуществляется по каналу "+", то при выключении стабилизатора тока напряжение в канале "-" несколько меняется (у меня на 0,3v). Вариант - изменение схемы питания. "Крона" - стабилизатор +5v и инвертор, например ICL7660, делающий -5v из +5v. Преобразователь напряжения - схема из журнала "Радио" №10-2005, также можно посмотреть №11-2003.

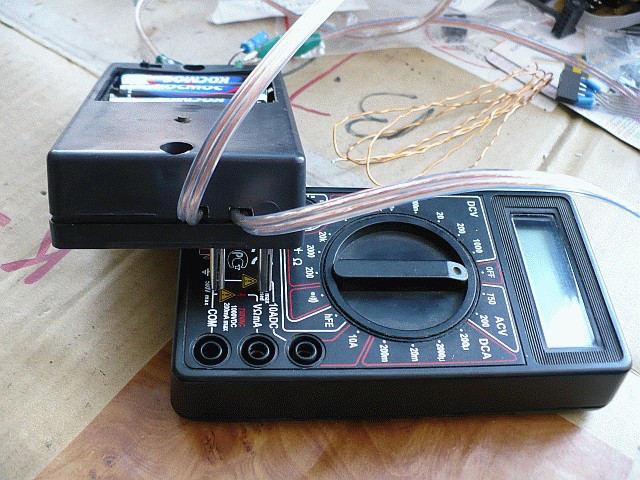

Внешний непрезентабельный вид...
Зато дёшево и сердито работает!
Выходные клеммы сделаны из раскручивающейся
сетевой вилки. Причём расстояние между штеккерами
равно расстоянию между входными гнёздами на мультиметре,
а они иногда разнятся на разных приборах, ибо китай
китаю рознь! Делайте под свой....

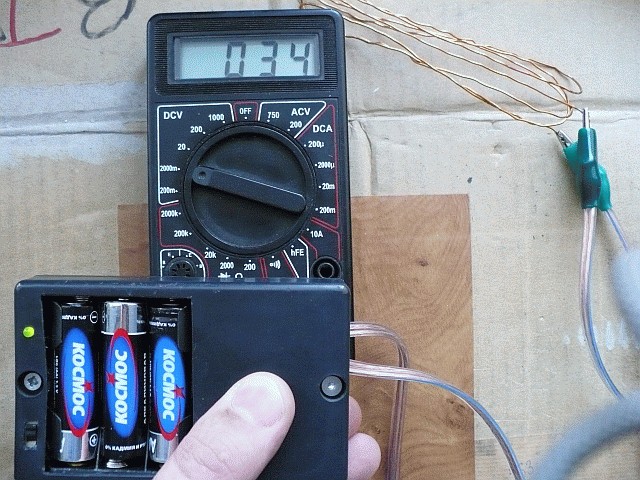

Измеряем сопротивление куска провода.

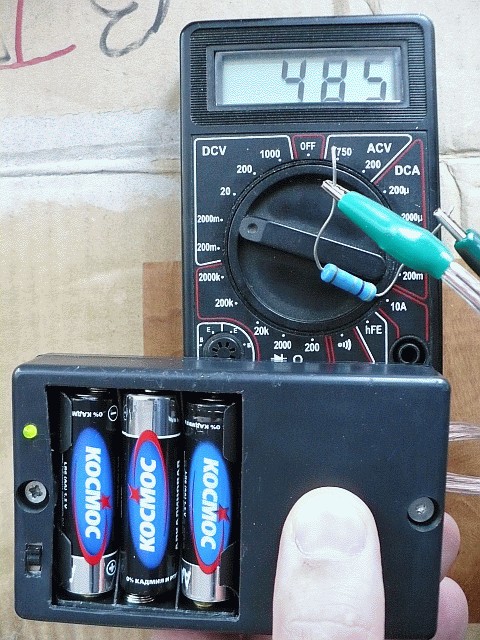

Резистор 0,47 Ома.
