Зарядные устройства


   Как  известно,  чем  меньше  потребляемый  ток, тем больше можно "высосать" энергии из батарейки. Поэтому это не тот
известный  в  сети  проект,  а  обычный  "тупой" понижающий преобразователь. Естественно я назвал его "vampir-down" :-)
Собран  по типовой схеме на MC34063. Плата держится на 4 стойках, впаяных в пистоны-контакты батарейного отсека (желтые
круги на чертеже платы). Плата. Фото.
   Во  время  отпуска-2008  с успехом использовался для зарядки Motorola L9. Выключателя питания нет, просто вынимается
одна батарейка.
Зарядка для SLA-аккумулятора по схеме из Радио 10/2005. Плата. Номиналы резисторов для аккумулятора 12v 1,3A*h : R1=1,6 Ома; R2=39 Ом; R5=27 Ом. R9 лучше увеличить до 470 Ом, а параллельно С2 поставить R=820кОм. Источник тока лучше всё-таки сделать на стабилизаторе (см. статью в Радио).

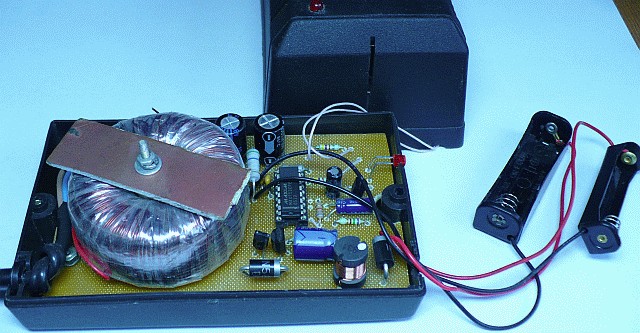

Зарядка на чипе MAX713. Практически по типовой схеме. Рассчитана на заряд одной банки. Плата. Фото.
Зарядное устройство для аккумуляторов типоразмера "Кроны" --------------------------------------------------------------------------------- К сожалению, выяснилось что выпускаются аккумуляторы с разным количеством "банок" - 6,7 и 8. Соответственно номинальные напряжения у них 7,2 - 8,4 - 9,6v. Кто-то из производителей явно указывает номинальное напряжение (первую цифру) в обозначении, например GP: 17R8H. 17 - ёмкость (170mA*h), 8 - номинальное напряжение (8,4v). Также GP выпускает 17R7H и 17R9H. Даташит на GP17R9H. Но не все производители уважают потребителя. У меня NiMH-аккумулятор "Спутник AC-6F200H (9v)". К чему относится "9v" - так и не понял. И в инете нихрена нет, и у производителя на сайте кроме фото аккумулятора в упаковке нет НИ СЛОВА о технических характеристиках. На упаковке - только рекомендуемые токи зарядки (для медленной/средней/быстрой зарядки). Но судя по всему - номинальное 8,4v. Схема, программа в формате Algorithm Builder`а, прошивка, фьюзы, плата. Плата сделана в виде приставки к блоку питания, т.к. вещь, в общем-то, экспериментальная. Схема построена на Tiny13. Сначала аккумулятор разряжается током порядка 15мА до 7 вольт (1v на банку), затем включается заряд. Если подключенный аккумулятор имеет напряжение в диапазоне 6,3 - 7,0 вольт (0,9 - 1v на банку), то заряд включается сразу, но эта ситуация индицируется. Если за 12 часов не зарядится до 7 вольт - считается что аккумулятор "сдох". Если напряжение менее 6,3 вольта - считается что аккумулятор "сдох". Заряд идёт током 20мА. Заряд заканчивается либо по достижении напряжения 9,8 вольт, либо по прошествии 12 часов времени (ситуация заряда до 7 вольт сюда не входит). LM317 лучше всё-таки поставить в корпусе TO-220. О номиналах резисторов R5 и R7: неудалый какой-то светодиод попался, посему такая большая разница номиналов - чтобы получить что-то вроде "жёлтого" при включении красного и зелёного. О делителе напряжения. Максимальное измеряемое напряжение 11 вольт. Если использовать для заряда аккумуляторов типа GP17R9H - надо менять делитель и, соответственно, коэффициенты в программе. Хотя можно использовать +5 в качестве образцового, но тогда при 8-битном результате шаг будет грубый ~0,2v (при Vref=1,1v - 43mV). При переходе к 10-битному результату шаг будет 48mV - неплохой вариант. Tiny13 работает от внутреннего RC-генератора 128кГц. Если будете экспериментировать и перепрошивать - в Algorithm Builder`е поставьте замедление 6 для активного адаптера. В PonyProg, к сожалению, после установки фьюзов чип более "не виден".... Вариант - перевести на 1МГц, подправив программу. Регистр флагов, биты и их значение (=1): 0 - разряд, 1 - заряд, 2 - сдох, 3 - попытка заряда полудохлого аккума, 4 - заряд окончен по напряжению, 5 - заряд окончен по времени, 6,7 - пока свободны. Об универсальности - теоретически можно задействовать Reset в качестве порта и сделать переключение 8,4/9,6v (а используя АЦП - и 7,2 добавить можно), но дальнейшее перепрограммирование чипа будет возможно только в высоковольтном последовательном программаторе - а он у вас есть? Я вообще даже схем таковых не видел. Вот такие дела.... Ах, да, чуть не забыл - фото - идёт разряд.
Продолжение.... Опять огорчил хай-тек. Пришлось вскрыть пациента. Фото потрохов аккумулятора Спутник AC-6F200H. Семь банок noname. Одна сдохла. Так что пришлось подправить программу под 6 банок. В исходниках есть комменты и цифры под 6 банок. Прошивка под 6 банок.
