Замена выгоревшего LED-индикатора SF61062 в модуле DA41-00484A холодильников Samsung.
13 августа 2021
Цена этих модулей стала совсем негуманной (на данный момент 3.500 рублей), индикаторов отдельно нет, поэтому пришлось самодельничать.
Да, много перемычек, но что вы хотите от односторонней платы? И, при монтаже, внимательно смотрите на ориентацию светодиодов - она немного разная для каждого знака!
Я делал из б/у светодиодов красного цвета в миниатюрных прямоугольных корпусах, но можно и новые синие купить на Ali - например здесь (и не только синие).
Токи желательно уменьшить - для этого выпаять резисторы на 1,5кОма из параллельных цепочек (см.схему).

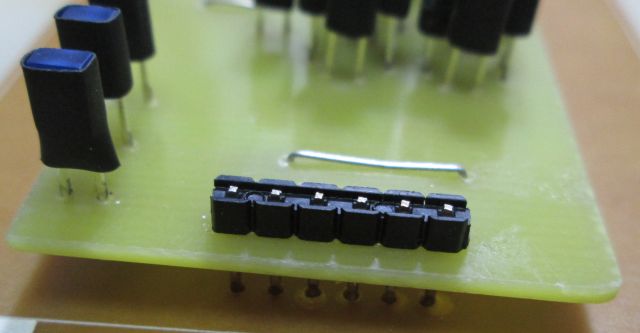

Модуль индикатора приподнят над основной платой на "гребёнках". Для исключения засветки соседних сегментов на светодиоды надевается термоусадка. Перед индикатором проложить плёнку от ЖК-индикатора (матрица планшета, монитора - одна из трёх, думаю сами разберётесь - покрутите разные плёнки перед индикатором и сразу всё станет ясно).
Схема модуля и плата индикатора
С уважением, ваш tilikum.
