Переделка потолочного LED светильника
12 декабря 2020
  На примере светильника LP-eco ПРИЗМА 36W
В оригинале светильник состоит из 4-х текстолитовых полос (на фото одна полоска лежит в центре светильника), на каждой из которых расположено 18 светодиодов типоразмера 2835 и мощностью 0,5W. Соединены они по формуле 9S2P, т.е. 9 каскадов последовательно, по 2 светодиода параллельно в каждом каскаде (что не есть правильно!). Прикреплены эти полоски к основанию четырьмя пластиковыми защёлками каждая (т.е. практически никакого теплового контакта нет).
Выкидываем эту дребедень. Берём китайские 1W-светодиоды (вот datasheet). Я взял 34 штуки - половина тёплых, половина холодных. Но последующие измерения общего падения напряжения показали что желательно брать вообще 32 штуки (вместо 36 каскадов пол-ваттных).
Размечаем и клеим теплопроводящим клеем Stars-922 (камрад KIRICH делал обзор и тест этого клея - по теплопроводности он примерно как наши термопасты КТП-8/19). У меня ушло примерно половина 5-граммового тюбика.

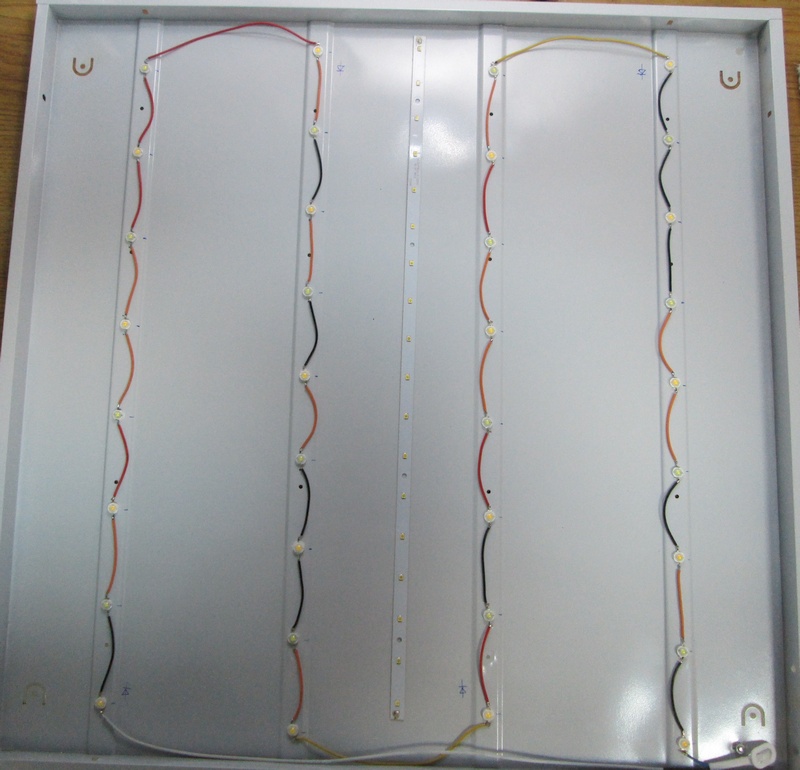

Даём клею высохнуть и на следующий день соединяем светодиоды (я использовал провода от хвостов компьютерных блоков питания). Драйвер - какой и шёл со светильником - вот сколол схемку. Схема "правильная", но небольшая по количеству деталей, сэкономили всё, что можно, и содержит "хитрый" каскад - пассивный корректор «Valley fill» - один камрад на Хабре его описывал.

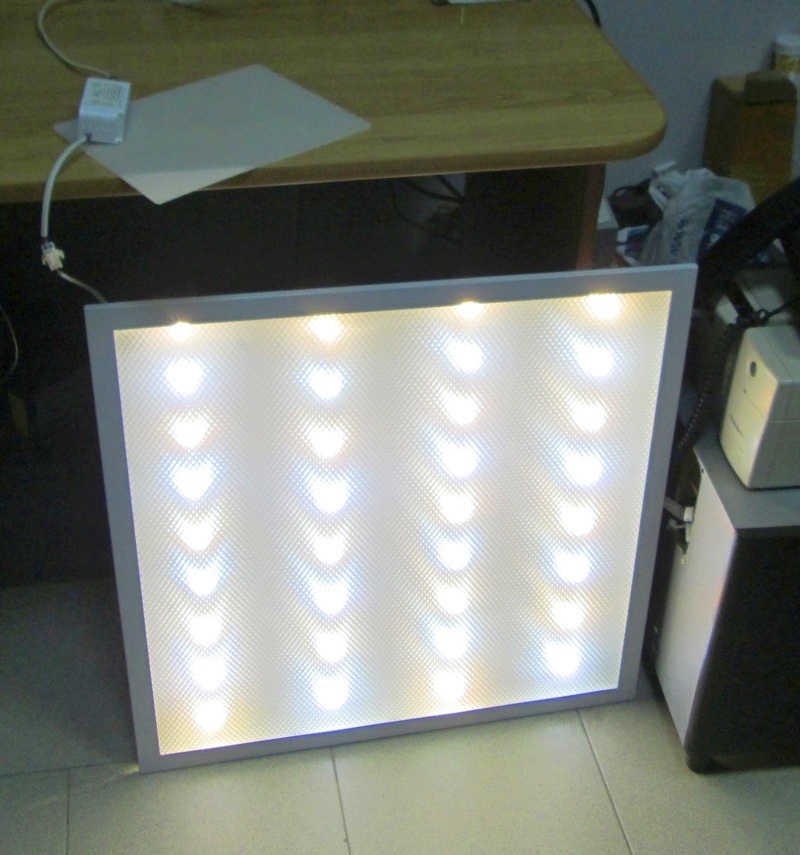

На фоне внешнего освещения.

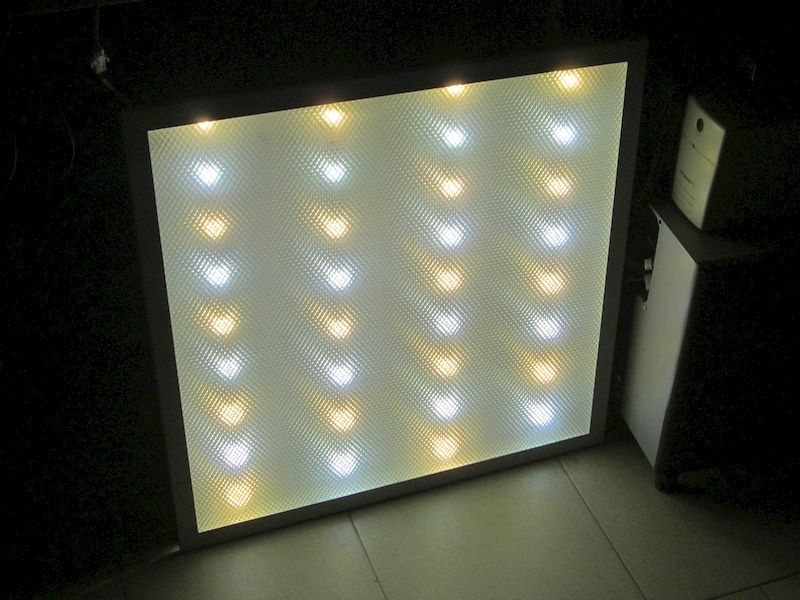

И без внешнего освещения.
С уважением, ваш tilikum.
