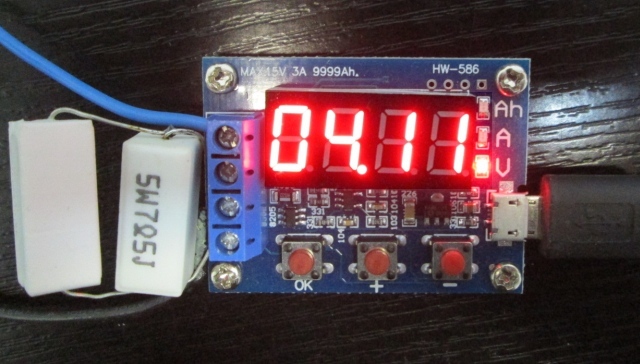

Тестер аккумуляторов HW-586.

28 сентября 2019





Собственно сабж выпускается минимум под тремя именами. Вот обзор аналогичного девайса под именем QS-906, правда на плате там нигде нет этого обозначения. Ну да ладно. Главное - автор подробно всё осветил, а в комментах есть и инструкция по эксплуатации, и схема, и как калибровать. Поэтому я затрону всего два момента.

Первый - возможны отличия в ПО, ибо в моём девайсе во время работы поменять напряжение отсечки не получиться. Поэтому не забываем выставлять до запуска в работу.

И второй, главный - по мере разряда аккумулятора падает и ток разряда, что не правильно. А как правильно? Опытный читатель скажет - разряд постоянным, стабильным током. Увы, мои читатели, по нынешним временам и это уже НЕПРАВИЛЬНО! Это правильно для времён устройств с линейными стабилизаторами. Сейчас же, в основном, девайсы с импульсными стабилизаторами - поэтому правильным будет разряд постоянной мощностью, т.е. по мере разряда ток должен возрастать! Но пока, судя по выпускаемым девайсам, эта элементарная мысль до разработчиков не дошла....
Update 30.09.2019: Нашёл таки один девайс, разработчики которого ввели режим постоянной мощности. Не ясно, правда, из каких соображений - из таких же, какие привёл я или из каких-то других. Человек, тестировавший сей девайс, нашёл применение этому режиму в своих целях - оценка КПД.
Update 2.10.2019: Обзор ещё одного "близнеца" по имени ZB2L3, якобы с обновлённым ПО и в комплекте с дополнительным нагрузочным резистором на 50W. Ещё из интересного в обзоре - ссылка на хороший проект корпуса для девайса под 3D-печать.

Проапгрейдить же HW-586 хотя бы до уровня 2 можно - вместо нагрузочных резисторов надо прицепить электронную нагрузку. Обычно это схема из полевика и ОУ и там идёт стабилизация тока. Проблема будет только в её питании. Но этот вопрос отпадает, если делать нагрузку под этот девайс и использовать датчик тока HW-586 также и как датчик тока электронной нагрузки.
Update 22.10.2019: Подковал эту китайскую электронную блоху. Желающие повторить и просто интересующиеся - проходим сюда.

С уважением, ваш tilikum.
