Модернизация китайских фонариков


28 июня 2021



  Принесли три фонаря, попросили "что-нибудь" сделать. Ну не покупать же это же самое гуано заново?
  Фонари - один по имени BW-6870, второй почти в таком же корпусе, но ещё более известной марки NoName (на фото слева - это он разобран), третий - Эра FA 19M.
  Схемы фонарей просты - по принципу "простота хуже воровства". Аккумулятор свинцовый, 2-х-баночный, ёмкость неизвестна, схема заряда больше для вида, или даже для убийства аккумуляторов. Светодиоды только в Эре включены каждый через индивидуальный резистор, а в первый двух - все запаралелены и включены (точнее - вГлючены) через один резистор!
  Решил сделать "правильно". Светодиоды соединил последовательно. Разбил на цепочки, т.к. все от одного преобразователя не запитаешь - слишком большое надо напряжение. Токовые зеркала, т.к. с помощью обратной связи преобразователь стабилизирует ток только в одной цепочке.
  Питание. Для первых двух - Li-Ion аккумулятор ёмкостью 3000mAh самого ходового типоразмера 18650 (покупал, естественно, сразу с приваренными лепестками). Для Эры - LiFePO4 ёмкостью 6500mAh (реально - 5900) типоразмера 26700 (китайцы, зараза, прислали без лепестков, хотя заказан был аккум с лепестками!).
  Зарядка. Для первых двух - типовой китайский модуль на чипе TP4056 c защитой аккумулятора (ток заряда уменьшен до 580mA путём замены программирующего резистора на номинал 2кОм). Для Эры - импульсный модуль на чипе TP5000 (ток заряда 1А).
  Step-up преобразователи на чипе MT3608 (хороший чип, но есть недостаток - нет OVP).
  Сначала хотел сделать полностью на китайских модулях, но токовые зеркала всё равно пришлось делать и получилось много межмодульных соединений - смотрите схему NoName фонарика.

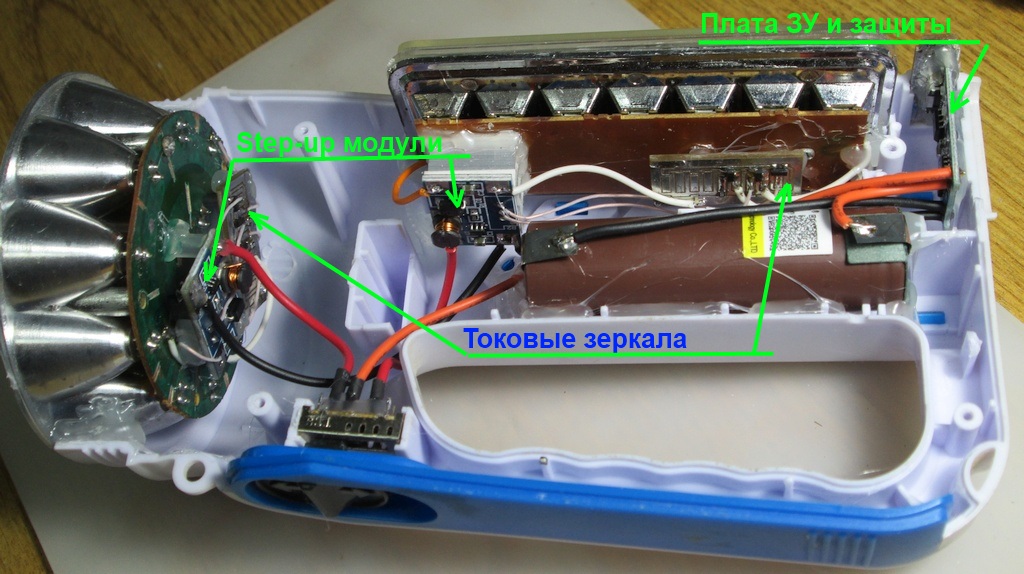

  А вот и фото - NoName после апгрейда.




  Во втором (BW-6870) с учётом полученого праксиса сделал плату step-up сразу с токовыми зеркалами. Но там "во лбу" один светодиод, поэтому там тоже китайский модуль с небольшой доработкой, а в качестве излучателя - 6-вольтовый светодиод - четырёх-кристальная сборка. Он как бы 5W (скорее 4W - 4 кристалла по 1W), но я "грубить" не стал - дал ему 200мА, т.е. примерно 1,3W. Кстати, там у рефлектора токопроводящее покрытие - когда светодиод будете прикручивать - не забудьте заизолировать!

  Организация светодиодов в цепочки:
NoName: фронт - 3*5шт, бок - 2*7шт.
BW-6870: бок - 2*4шт.
Эра: 4*5шт.

  КПД, с учётом падения напряжения на токовых зеркалах ~80%.

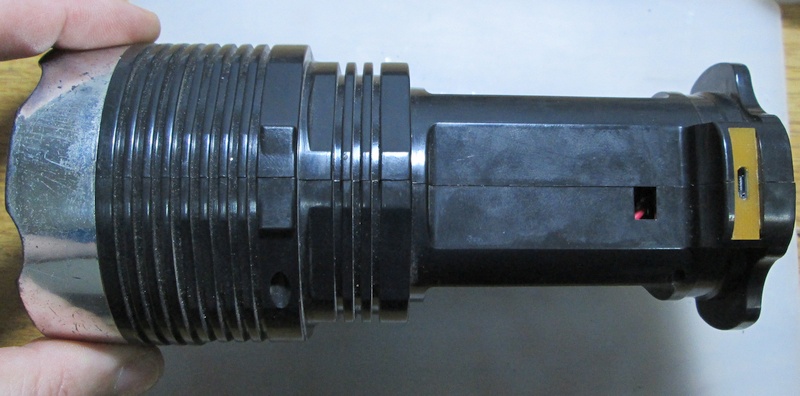

  Вместо выдвижной сетевой вилки в NoName и BW-6870 стоит панелька из одностороннего стеклотекстолита, к которой припаян micro-USB разъём платы заряда. Вырезано на ЧПУ-фрезере. Файлик.
  Панелька стоит в пазах - в зависимости от толщины стеклотекстолита скорее всего придётся подработать надфилем края, входящие в пазы, или сразу учесть это при изготовлении на ЧПУ.




  В Эре всё, кроме зарядки, на одной плате - защита аккума, преобразователь и токовые зеркала.
  Засада в том, что в Эре 19 светодиодов - никак не делится.... пришлось добавить один, который светит внутри корпуса.

  Для того чтобы меньше резать дорожки на плате для перекоммутации светодиодов - часть светодиодов надо перевернуть на своих местах (надеюсь сообразите что и как).
  Вместо круглого джека зарядки на Эре установлена мини-плата с разъёмом micro-USB (пластиковый прижим придётся доработать). Двухцветный светодиод - индикатор зарядки - попадает в штатное отверстие.

  Схемы апгрейда.
  Платы.

  Ссылки на детали:
Step-up модули - обращайте внимание на номинал дросселя - 4,7 или 22 мкГн!!
Платы ЗУ на TP4056 с защитой - есть с разными разъёмами!
Платы ЗУ на TP5000
Мини-платы с разъёмом micro-USB
Светодиод 6v
LiFePO4 с лепестками - мне прислали без лепестков, поэтому даю ссылку на другого продавца.



С уважением, ваш tilikum.
